精益管理方法论三：新工厂规划之辅助设施规划

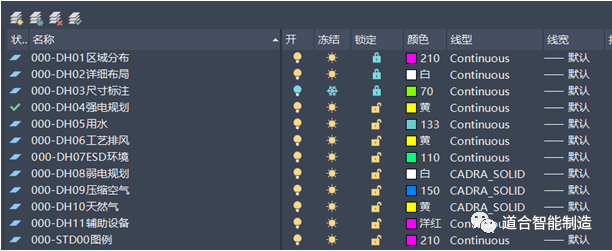

原创：在详细布局与物流规划之后，需要进一步确定辅助设施规划内容，辅助设施规划一般情况下包括强电、弱电、工艺用水、工艺用气、工艺排风、照明、行车、地坪、污水处理、ESD要求、地磅、危化品管理等内容。一般情况在下详细规划评审确定之后开展辅助设施规划，因辅助规划是为详细规划的相关的功能支持服务的。对于辅助设施规划一般情况下根据制造工艺梳理出相关的需求参数，具体的实施还需由专业及相关资质的公司作细化实施方案。为了在施工过程中更方便查看图纸，每个辅助设施规划都会单独建立图层，在打印及实施的时候避免干涉影响。
1
强电规划
强电一般是电力系统中的电，比如说220v的照明电，以及1000多V的工业用电等，强电的特点是电压高，频率低，电流大，强电是用来驱动大功率的电力设备的。比如说电动机，电灯等用电设备。强电规划是整体辅助规划中需要开展用电需求调查，计算功能区域用电量，统计整体的用电总量，然后匹配变压器，确定变压器功率及位置，匹配用电平衡，明确各区域电箱与走线方式。对于用电需求明确后，一般会由专业的强电设计实施公司承接细节设计实施，核心还是明确用电需求与位置的合理规划。

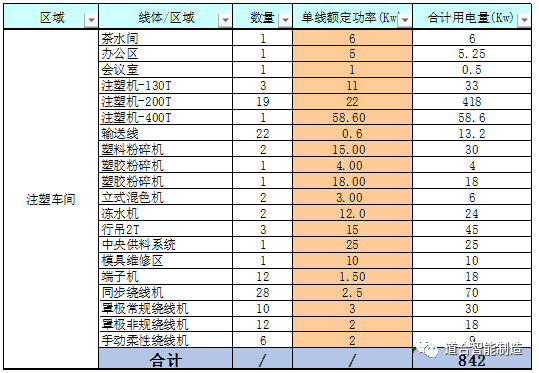

首先根据各区域设备梳理每台设备单线额定功率及所需的数量，算出合计需求用电量。

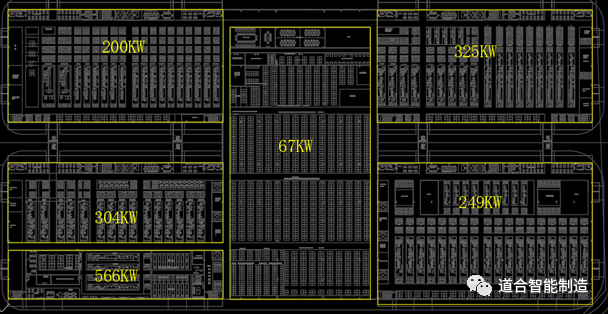

然后根据各区域的用电量累加，汇总成整体的用电需.

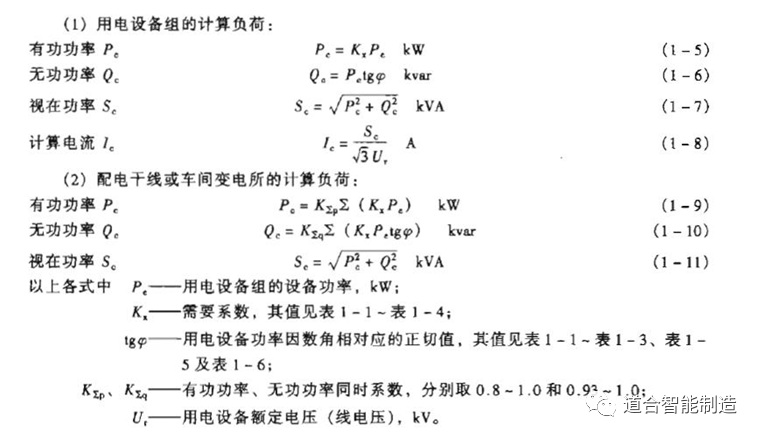

按一定的系数计算放大后用功率并转化为电流，计算出变压器的容量，最后按向取整的方式选定变压器容量

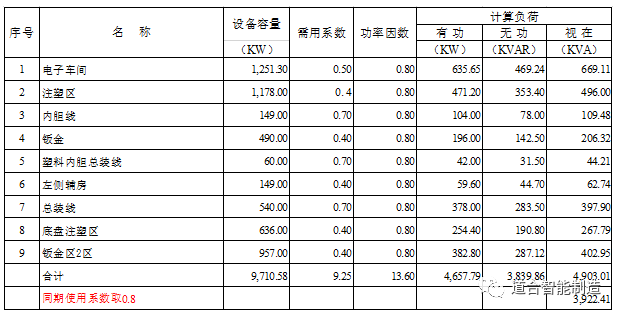

需用系数是多个负载同时使用的平衡系数，一个工厂有几百个设备肯定不是同时使用的，这个是查设计手册和经验值确定。计算出最终使用负荷是变电所需要给到工厂的能量，具体变电所的容量需要经过计算补偿后无功功率（（有功功率*0.8的功率因数）+三相平衡做无功补充（一般补偿到0.9以上）），变电所的容量就是有功功率和无功功率的矢量和。补偿到0.9以上是因为电力公司对功率因数到0.9以上的用电用户进行电费返还，不到0.9的用户需要征收惩罚性电费罚款。
在变压器选择时有标准容量，一般有250KVA、315KVA、400KVA、630KVA、800KVA、1000KVA、1250KVA、1600KVA、2500KVA。最大的不超过2500KVA，小型的还有其他的功率，一般都在此
变压器位置的选定。高压之间的传输电能损耗较小，低压之间的电能损耗会比较大，所以在规划的时候会根据用电功率中心来布置变压器，或者在多个用电中心附近布置变压器。
变压器布置的原则：
尽量靠近负荷中心，以降低配电系统的电能损耗、电压损耗和有色金属消耗量。
进出线方便，特别是要便于架空进出线。
接近电源侧，特别是工厂的总降压变电所和高压配电所。
设备运输方便，特别要考虑电力变压器和高低压成套配电装置的运输。
不应设在有剧烈振动或高温的场所；无法避开时，应有防振和隔热的措施。
不宜设在多尘或有腐蚀性气体的场所；无法远离时，不应设在污染源的下风侧。
不应设在厕所、浴室和其他经常积水场所的正下方，且不宜与上述场所相贴邻。
不应设在有爆炸危险环境的正下方或正上方，且不宜设在有火灾危险环境的正上方或正下方。
不应设在地势低洼和可能积水的场所。
变压站基本构成：

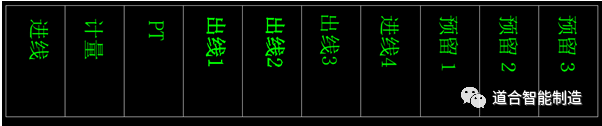

变压器一般由高压输入、变压器、低压进线框、补偿柜、出线柜组成，一般情况下一个出线柜可以安排5个回路，出线柜的多少主要由所在区域用电回路相关。
范围居多。

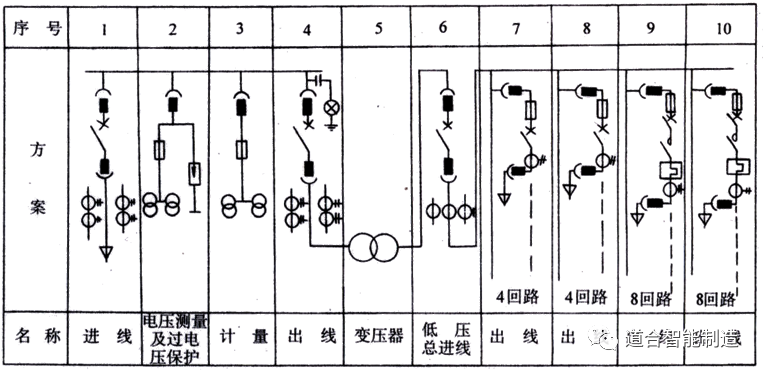

户内组合式成套变电所主接线图
变配电所总体布置的方案，应因地制宜，合理设计。布置方案的最后确定，应通过几个方案的技术经济比较。
工厂高压配电所与附设车间变电所合建的平面布置方案。
其中：1-高压配电室 2-变压器室或室外变压器台 3-低压配电室 4-值班室 5-高压电容器室
既无高压配电室又无值班室的车间变电所
说明：1-变压器室或室外变压器台 2-低压配电室
高低压配电室的结构型式，主要决定于高低压配电柜、屏的型式、尺寸和数量，同时要考虑运行维护的方便和安全，留有足够的操作维护通道，并且要照顾今后的发展，留有适当数量的备用开关柜、屏的位置，但占地面积不宜过大，建筑费用不宜过高。
高压配电室内各种通道的最小宽度（据GB50053-1994）
高压配电室设计要求：
Ø 高压配电室的耐火等级不应低于二级；低压配电室的耐火等级不应低于三级。
Ø 高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。配电室临街的一面不宜开窗。
Ø 高低压配电室的门应向外开。相邻配电室之间有门时，其门应能双向开启。
Ø 配电室也应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门和电缆沟等进入室内的设施。
Ø 配电室的顶棚、墙面及地面的建筑装修应使之少积灰和不起灰，顶棚不应抹灰。
Ø 长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。长度大于60m时，宜增设一个出口。

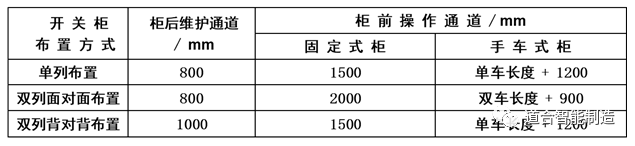

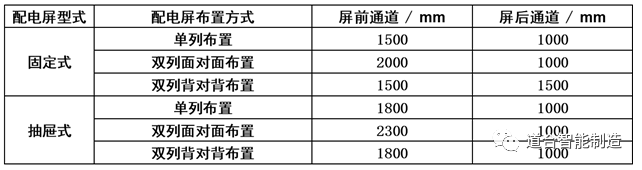

低压配电室内屏前后通道的最小宽度（据GB50053-1994）
低压配电室设计要求：
低压配电室的高度，应与变压器室综合考虑，以便变压器低压出线。当配电室与抬高地坪的变压器室相邻时，配电室的高度不应低于4m；配电室与不抬高地坪的变压器室相邻时，配电室的高度不应低于3.5m。为了布线需要，低压配电屏下面也应设电缆沟。
2
弱电规划
弱电是很常见的几乎所有的电子产品中都存在弱电，相对于强电而言，弱电是指传递信号所需要的电流和电压，弱电特点是电流小，频率高，电压小。一类是国家规定的安全电压等级及控制电压等低电压电能，有交流与直流之分，交流36V以下，直流24V以下，如24V直流控制电源，或应急照明灯备用电源。另一类是载有语音、图像、数据等信息的信息源，如电话、电视、计算机的信息。
工厂的弱电规划包括：摄像监控、考勤点、门禁系统、电话通信、智能广播、消防工程、数字化网络、IT机房等。对于数字化与消防工程属于专项系统工厂，在此不作介绍。
弱电之摄像监控
安防监控系统、防盗报警系统进行布防撤防时，主要有面板撤布防、无线遥控撤布防、异地远程电话撤布防、异地远程网络撤布防等方式。监控摄像头是一种半导体成像器件，具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。

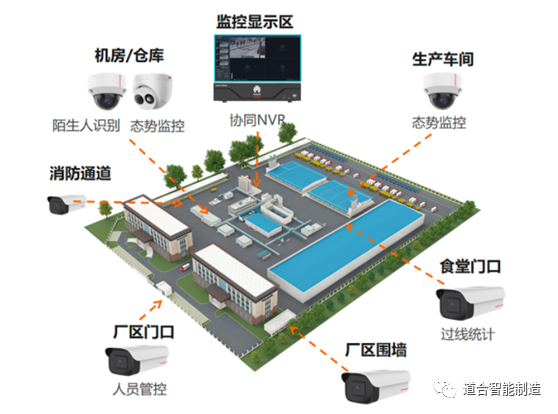

工厂安防监控一般要求：
• 在保安岗亭设置中央监控室，监控园区及厂房内部所有监控点；
• 监控位置包含：
– 人员进出门禁管制
– 人员出缺勤管理
– 电梯监视及升降管制
– 参观走道监视管理及生产信息呈现
– 码头进出货监视管理
– 仓库门禁管制及监视管理
– 生产设备及人、物流的监视管理
根据工艺环境要求决定摄像机的种类：
a. 监控区正常情况监控，可以选择普通摄像枪机；
b. 监控区域若不能保证照明条件且须24/7录像，需选择红外摄像机；
c. 监控区域为易燃易爆环境，需选择防爆型摄像机；
d. 监控区域为强酸强碱环境，需选择防腐蚀型摄像机；
e. 需要加强防火预警设备，需要明确高灵敏烟感、火焰探测器、气体探测器、温湿度探测等。

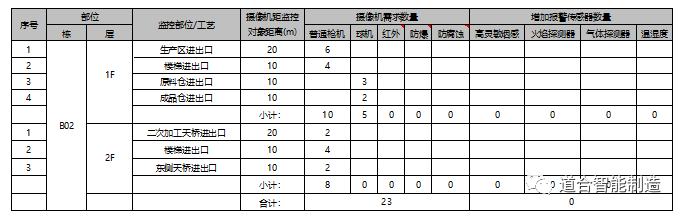

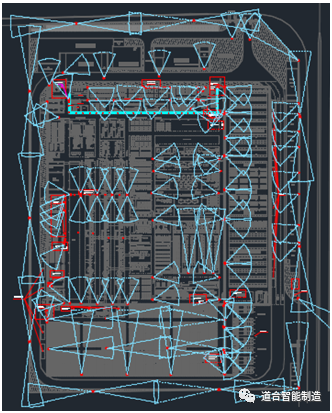

根据监控要求梳理监控的位置与要求：

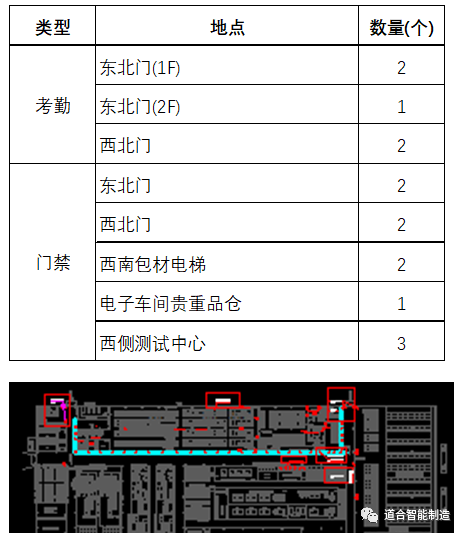

弱电之考勤门禁点规划

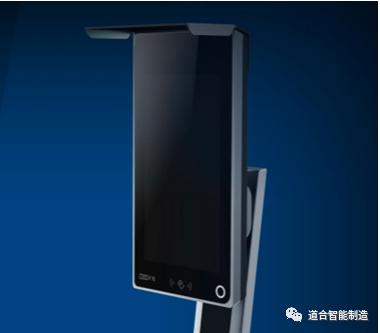

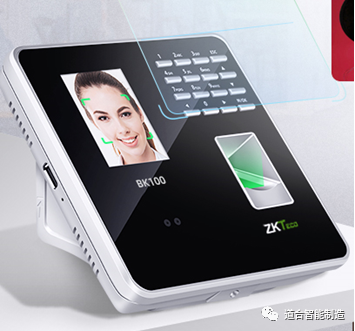

一般在员工上下班主要通道需要设置卡钟考勤机，可以选择打卡、面部考勤、指纹、人脸门禁为一体的人脸识别考勤机
如果在办公大楼可以升级为更科技智能人脸识别门禁一体机，包括门禁、考勤和道闸通道等轻应用场景综合管理，“刷”的一下, 完成通行、电梯派控、门禁、考勤，还可搭配配件查看体温、行程码、健康码, 助力“智能防疫”，体现科技感。智能人脸识别门禁一体机无畏强/逆光和暗光等复杂室内外环境，人脸识别精度＞99.5%，识别时间<150毫秒，RGB+红外双目活体，支持活体防伪，应对照片欺诈问题，支持壁挂、闸机、立柱等各种安装需求。
门禁的位置一般规划在员工上下班的入口处，每个生产区域都有指定的打卡点，避免上下班高峰期人员的拥堵，根据具体的需要明确相应位置与数量。
在工厂车间根据生产环境、保密性要求，一般在办公室、研发办公室、实验室装配门禁系统，对于生产车间及办公区域设置门禁都需要符合消除逃生标准要求。
弱电之网络需求
有线网络接品点规划

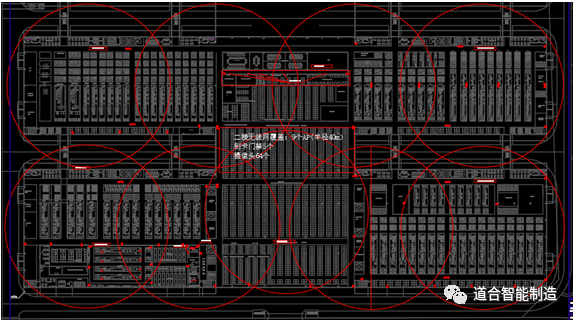

无线网络发射器规划
3
工艺用水规划
工艺用水是主要生产用水的组成部分，它是指在工业生产中用来制造、加工产品以及与制造、加工工艺过程有关的这部分用水。
工艺用水的主要用途
Ø 饮用水: 主要用于设备冷却、某些零部件、工位器具清洗等；

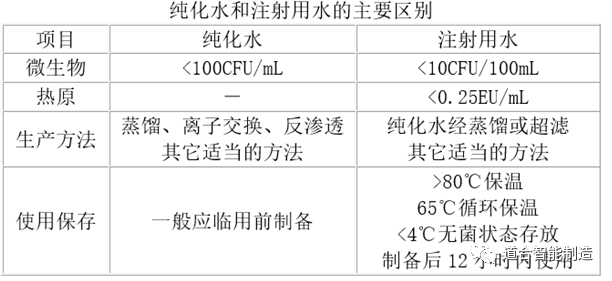

Ø 纯化水：主要用于零部件的清洗、生产工艺用冷却水、工位器具清洗、洁净区（室）、工作台面清洗、消毒液配制、内包装清洗以及作为配料水等；
Ø 注射用水：主要用于与药液直接接触的零配件的末道清洗、产品配料用水、储水器清洗、内包装清洗等；

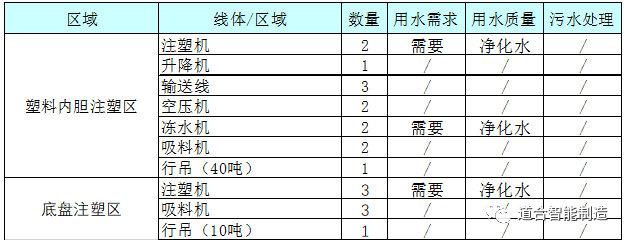

用水需求梳理
用水量需求计算，以注塑模具为例：
一副模具所需的冰水能量之计算公式为
Q= W × C × ΔT × S
式中：Q为所需冰水能量kcal/h；
W为塑料原料重量kg/h；
C为塑料原料比热kcal/kg℃；
ΔT为熔胶温度与制品脱模时的温度差℃（见附表）；
S为安全系数（一般取1．35-2．0），当单机匹配时，一般选择小值，而当一台冷水机与多台模具相配时取大值，如选择风冷式冷水机时，S也应适当选很大一点。
例如：一副模具生产PP制品，每小时生产量约50kg，问冷却需要量为多少?应配多大的冷水机为合适?
Q=50 × 0.48 × 200 ×1.35=6480（kcal/h）；每小时需6480kcal/h冷却量，可选用LS203S冷水机即可。
在实际选用冷水机过程中，很难取得比较完整的数据。根据我们以往多年规划， T=200℃，它是众多常用制品经过多年统计后的一个平均值。
冰水机流量、压力。一般注塑成型模具冷却，冰水的压力选择0．1~0．2MPa，即可满足要求，而微电脑全功能冷水机能满足这个要求，当压力要求高于0．2MPa时，需另行规划，以利采用相应压力从水泵以满足系统供水之需要。
流量与管径之间的关系见下表
管 径 3/8” 1/2” 3/4” 1” 1’/4” 1’/2” 2” 3”
流 量 12 20 35 60 90 130 230 560

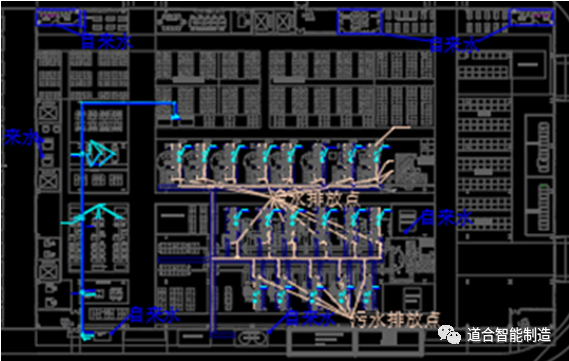

以上工艺用水布局规划
4
工艺用气规划
工艺用气主要指压缩空气，即被外力压缩的空气。空气具有可压缩性，经空气压缩机做机械功使本身体积缩小、压力提高后的空气叫压缩空气。压缩空气是一种重要的动力源。与其它能源比，它具有下列明显的特点：清晰透明，输送方便，没有特殊的有害性能，没有起火危险，不怕超负荷，能在许多不利环境下工作，空气在地面上到处都有，取之不尽。
压缩空气是仅次于电力的第二大动力能源，又是具有多种用途的工艺气源，其应用范围遍及石油、化工、冶金、电力、机械、轻工、纺织、汽车制造、电子、食品、医药、生化、国防、科研等行业和部门。

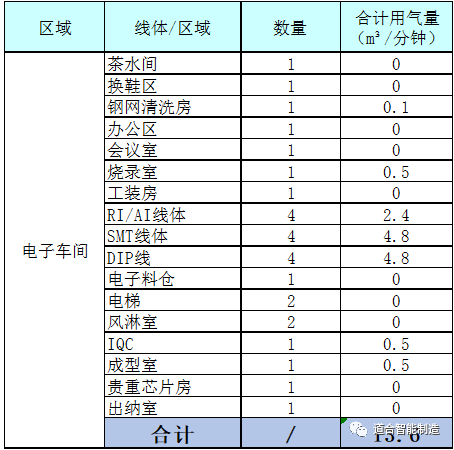

根据制造工艺梳理压缩空气需求及用量

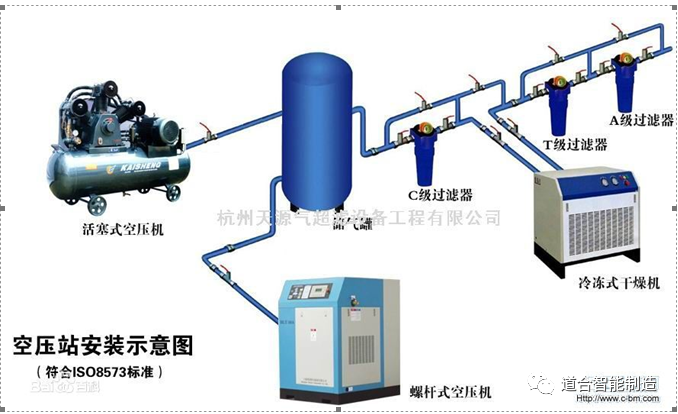

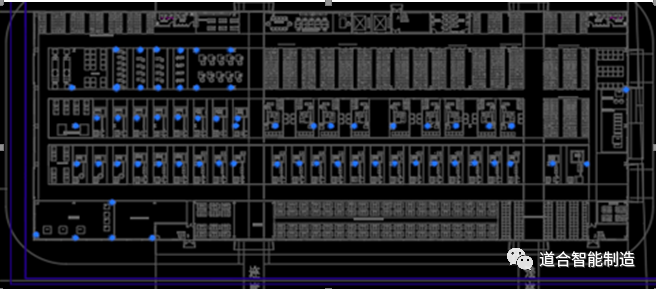

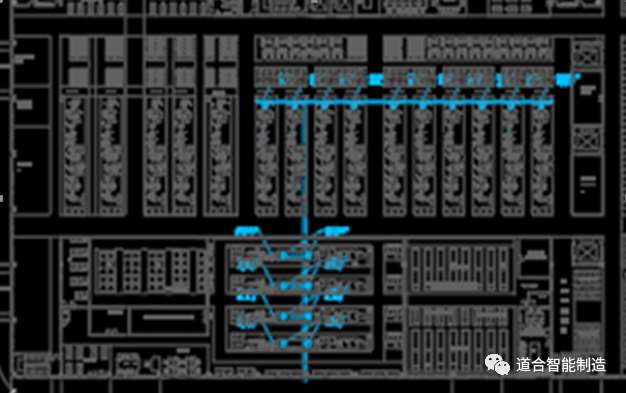

压缩空气使用需求位置规划，如上图标示蓝色内容
计算压缩空气站送气量：
①标准状态。标准状态的定义是：空气吸入压力为0.1MPa，温度为15.6℃的状态下提供给用户系统的空气的容积。如果需要用标准状态，来反映考虑实际的操作条件，诸如海拔高度、温度和相对湿度则将应实际吸入状态转换成标准状态。
②常态空气。规定压力为0.1MPa、温度为20℃、相对湿度为36％状态下的空气为常态空气。常态空气与标准空气不同在于温度并含有水分。当空气中有水气，一旦把水气分离掉，气量将有所降低。
③吸入状态。压缩机进口状态下的空气。
④海拔高度。按海平面垂直向上衡量，海拔只不过是指海平面以上的高度。海拔在压缩机工程方面占有重要因素，因为在海拔高度越高,空气变得越稀薄，绝对压力变得越低。既然在海拔上的空气比较稀薄，那么电动机的冷却效果就比较差，这使得标准电动机只能局限在一定的海拔高度内运行。EP200 标准机组的最大容许运行海拔高度为2286米。
⑤影响排气量的因素：Pj、Tj、海拔高度、n、V余、泄漏等。
⑥海拔高度对压缩机的影响：
（1）、海拔越高，空气越稀薄，绝压越低，压比越高，Nd越大；
（2）、海拔越高，冷却效果越差，电机温升越大；
（3）、海拔越高，空气越稀薄，柴油机的油气比越大，N越小。
⑦容积流量。
容积流量是指在单位时间内压缩机吸入标准状态下空气的流量。用单位：M3/min(立方米/分)表示。标方用N M3/min表示。
1CFM=0.02832 M3/min, 或者 1 M3/min=35.311CFM,
S–标准状态，A–实际状态
⑧余隙容积
余隙容积是指正排量容积式（往复或螺杆）压缩机冲程终端留下的容积，此容积的压缩空气经膨胀后返回到吸入口，并对容积系数产生巨大的影响。
⑨负载系数

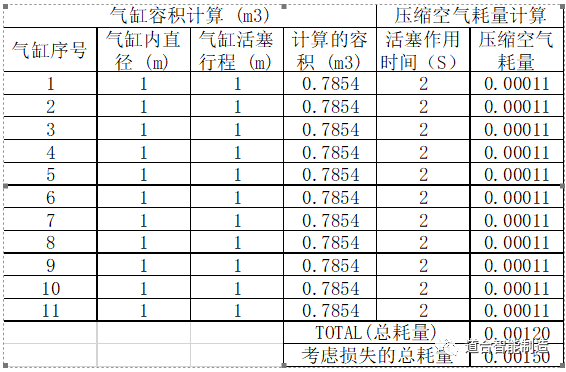

负载系数是指某一段时间内压缩机的平均输出与压缩机的最大额定输出之比。建议采用负载系数：取用户系统所需气量的极大值，并除以0.9或0.8的负载系数。这种综合气量选择能顾及未预计到的空气需量的增加。
5
工艺排风规划

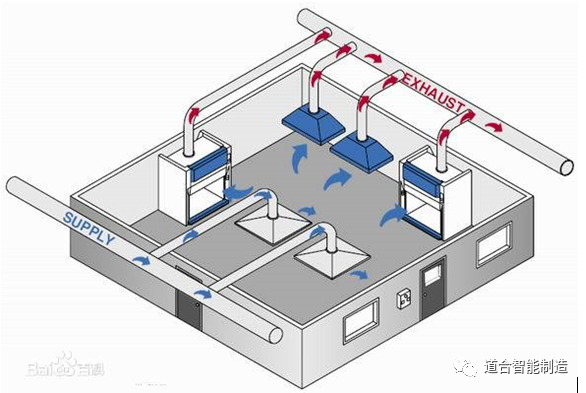

排风系统（Exhaustsystem）指为防止设备在生产过程中产生的有害物对车间空气产生污染，往往通过排气罩或吸风口就地将有害物加以捕集，并用管道输送到净化设备进行处理，达到排放标准后，再回用或排入大气。当生产中有多台这样的设备，且每台的局部排风量不需很大，出于经济上的考虑，往往用管道将它们联成整体，组成局部排风系统，整个系统共用一台净化设备和风机。
工艺排风场景不一样，所应用的系统有所区别，一般有专业的通排风专业的公司设计实施。排风的场景有有毒排气系统、酸性排气系统、碱性排气系统、有机排气系统、普通排气系统、洁净区酸碱及有毒排风系统、有机排风系统、非洁净区酸碱排风系统、有毒排风系统等。

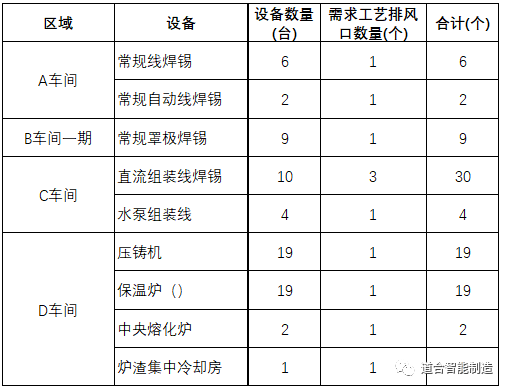

排风需求点梳理：
工艺排风系统布局设计规划原则：
（1）应尽可能包围或靠近有害物的发生源，使有害物局限于较小的空间；
（2）吸气气流尽可能与污染气流方向一致；
（3）已被污染的吸入气流不允许通过人的呼吸区；
（4）力求结构简单、造价低，便于制作安装和拆卸维修；
（5）与生产工艺协调一致，力求不影响工艺操作；
（6）尽可能避免或减弱干扰气流；
（7）罩口控制风速应大于有害物质向外逸散的速度和防止横向气流干扰的速度；
（8）对有腐蚀性的酸碱性气体，应具耐腐蚀性。
6
照明规划
照明设计（lighting design）分为室外照明设计和室内灯光设计，主要结合工艺制造工艺照明需求设计相关的灯具。工厂照明规划需要按照《建筑照明设计标准》国家标准执行，标准编号为GB 50034—2004。
当前国际上普遍认为，在考虑和制定节能政策、法规和措施时所遵循的原则是，必须在保证足够的照明数量和质量的前提下，尽可能节约照明用电。照明节能主要是通过采用高效节能照明产品、提高质量、优化照明设计等手段达到受益的目的，即节能但不牺牲质量。
照明节能首先要从设计做起，要选取合理的照度标准值，正确选用照度标准的高、中、低三档照度值；其次，要选用合适的照明方式，照度要求高的场所采用混和照明方式，少采用一般照明方式，适当采用分区一般照明方式。
可调控的照明可以适应多种不同的活动需要，实现照明节能。正常使用中，应该合理选择照明控制方式，根据天然光的照度变化安排电气照明点亮的范围，并且根据照明使用特点，对灯光加以分区控制和适当增加照明开关点。住宅区公共场所照明和室外照明。
人工照明是对自然照明的补充，充分利用自然光，本身就可以达到节能的目的。有些建筑利用各种集光装置进行采光，如反射镜、光导纤维、光导管等，这些装置使不具备直接自然采光条件的空间也能享受到自然光照明。
发光强度简称光强，是指光源发出并包含在给定方向上单位立体角内的光通量，常用来描述点光源的发光特性。光强与光通量之间的关系由下式表示：
亮度指发光面在指定方向的发光强度与发光面在垂直于所取方向的平面上的投影面积之比，亮度的单位为坎[德拉]每平方米（cd/m2）
照度是被照面单位面积上所接受的光通量，单位为勒克司
增加或减少点光源的光强度、改变受照物体与光源的距离、调整光源与受照体之间的夹角，均是改善受照物体表面照度的有效途径。

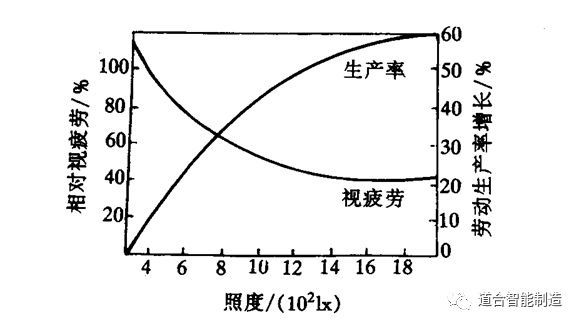

生产率、视疲劳与照度的关系

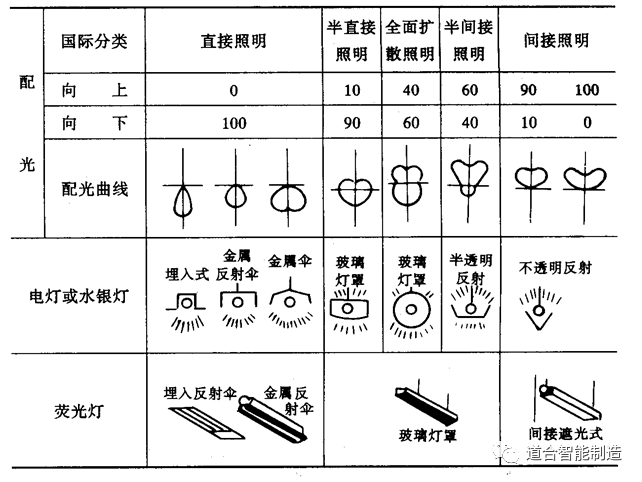

照明配光方式

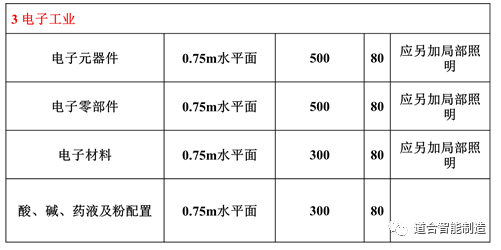

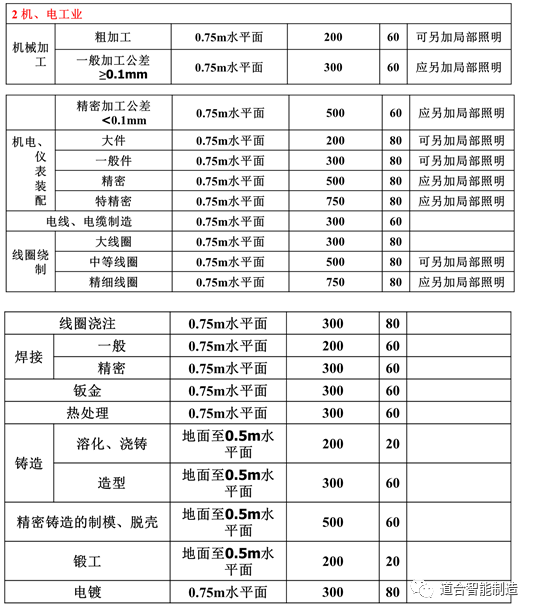

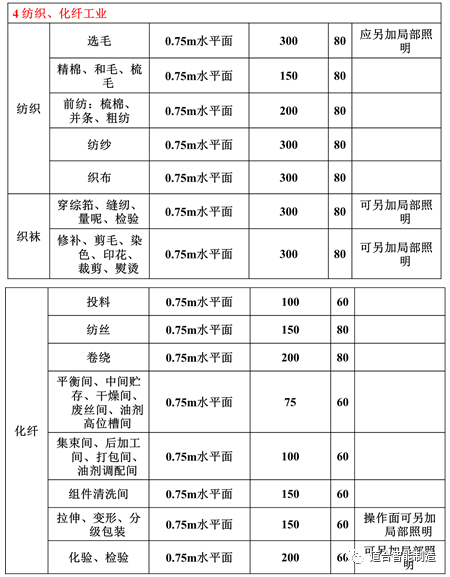

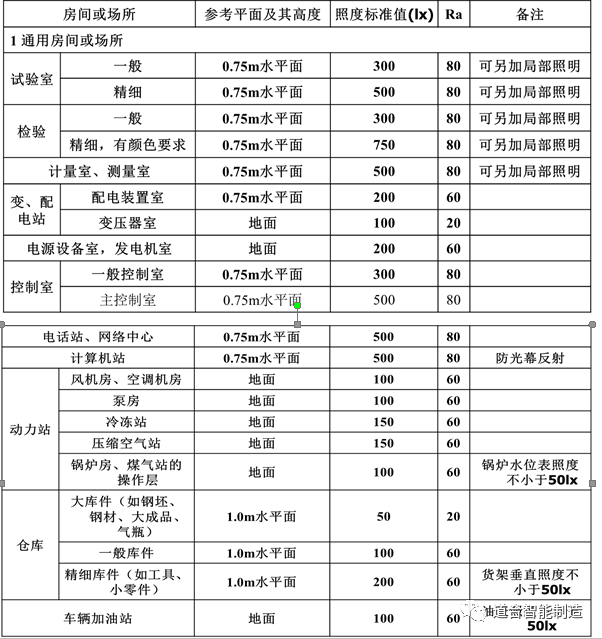

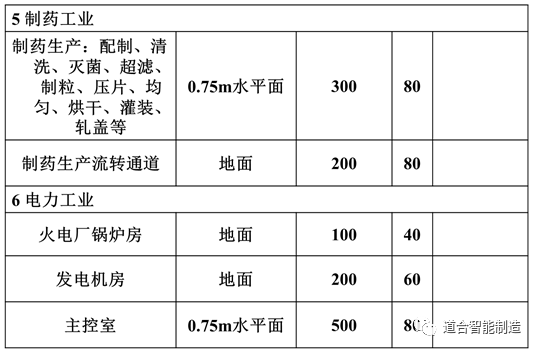

照度标准值应按0.5、1、3、5、10、15、20、30、50、75、100、150、200、300、500、750、1000、1500、2000、3000、5000lx分级。标准规定的照度值均为作业面或参考平面上的维持平均照度值。

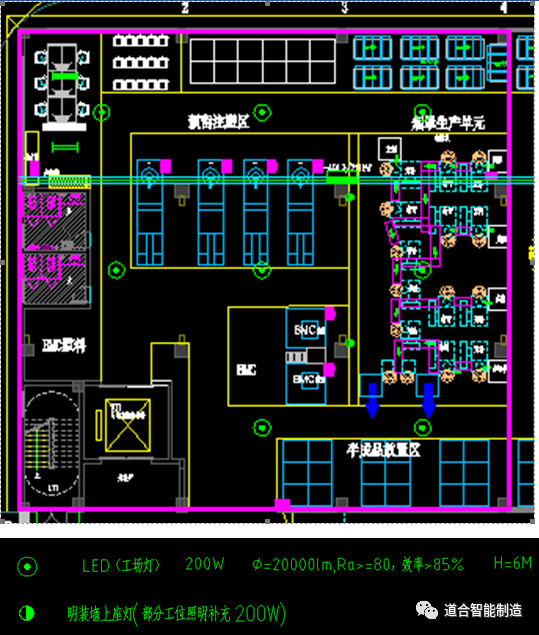

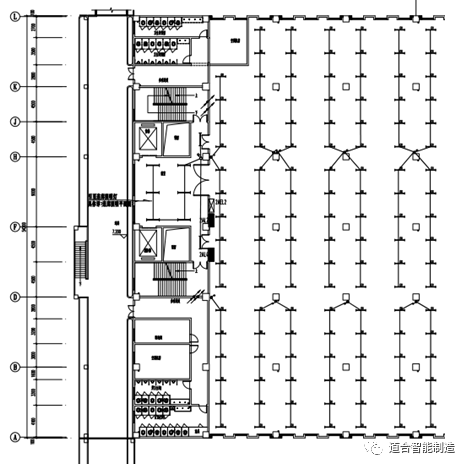

工厂具体照明规划案例如下：

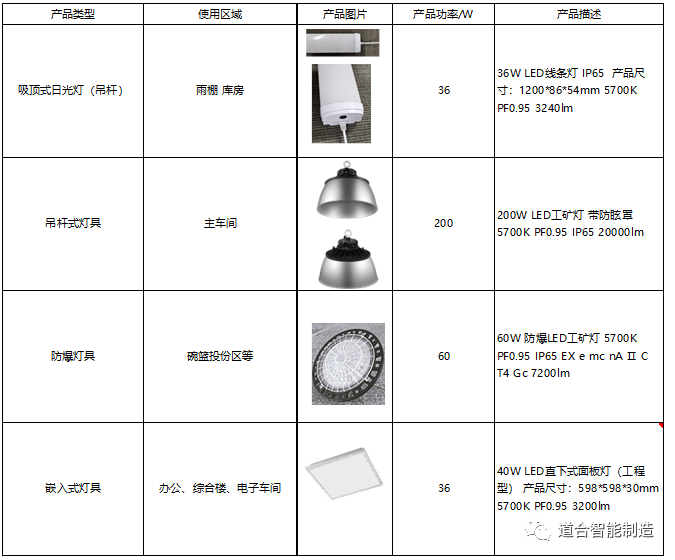

灯具的选择推荐：
7
梁式行车规划

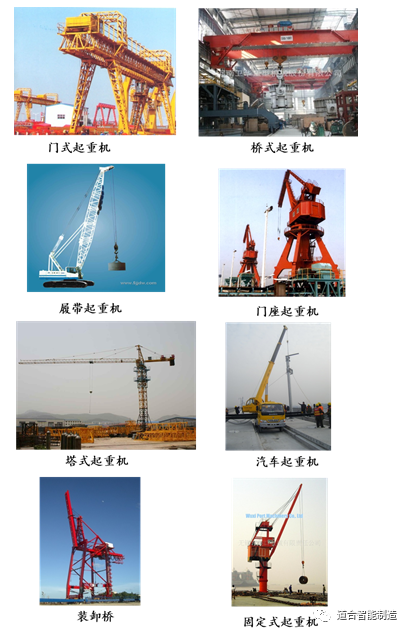

自2014年1月1日实施的《中华人民共和国特种设备安全法》对起重设备定义如下：起重机械，是指用于垂直升降或者垂直升降并水平移动重物的机电设备，其范围规定为额定起重量大于或者等于0.5t的升降机；额定起重量大于或者等于3t（或额定起重力矩大于或者等于40t·m的塔式起重机，或生产率大于或者等于300t/h的装卸桥），且提升高度大于或者等于2m的起重机；层数大于或者等于2层的机械式停车设备。

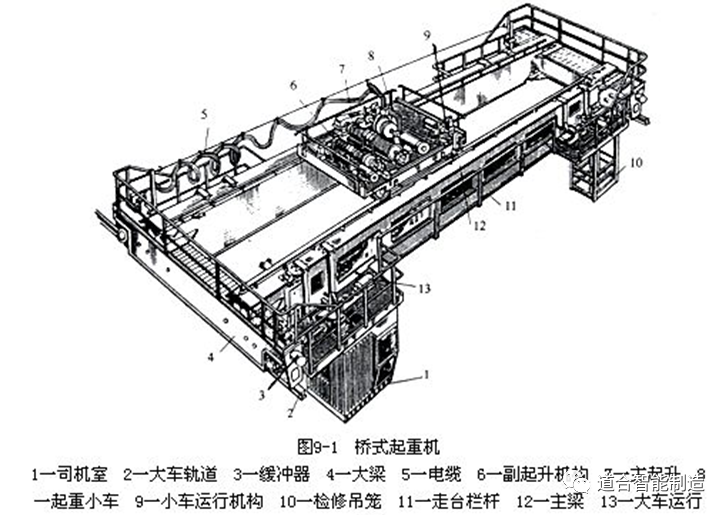

梁式起重机，是起重机的一种，是由桥架和起重小车组成的起重机。桥架沿地面轨道作纵向运动，沿桥架作横向运动。有起升、桥架行走、小车行走等三个工作机构。以人力或电力驱动。多用于厂房或车间内搬运货物。用于工厂、仓库、料场等不同场合吊运货物，禁止在易燃、易爆腐蚀性介质环境中使用。
工作机构包括：起升机构、运行机构、变幅机构和旋转机构，被称为起重机的四大机构。
起升机构，是用来实现物料的垂直升降的机构，是任何起重机不可缺少的部分，因而是起重机最主要、最基本的机构。
运行机构，是通过起重机或起重小车运行来实现水平搬运物料的机构，有无轨运行 和有轨运行之分，按其驱动方式不同分为自行式和牵引式两种。
变幅机构，是臂架起重机特有的工作机构。变幅机构通过改变臂架的长度和仰角来改变作业幅度。
旋转机构，是使臂架绕着起重机的垂直轴线作回转运动，在环形空间运移动物料。起重机通过某一机构的单独运动或多机构的组合运动，来达到搬运物料的目的。

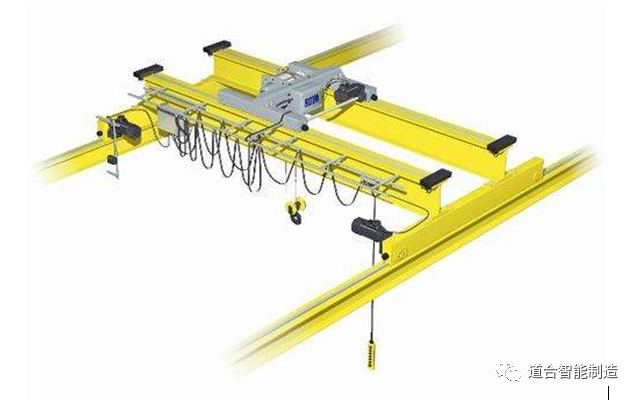

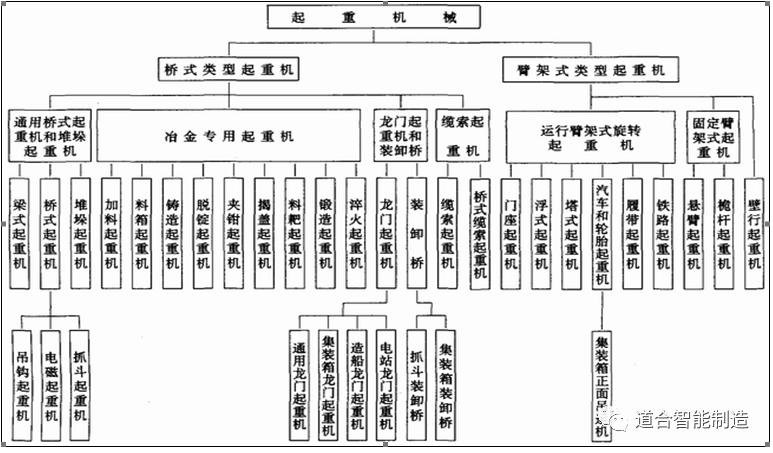

按构造分：如单梁桥式、双梁桥式、多梁桥式、双小车桥式、多小车桥式等。
梁式起重要选择原则：
大多数的情况下需要选择的起重量在50t以下的，并且跨度是在35米之内的，并且没有其他特殊的使用要求，选用单主梁式；
起重机尺寸符合区域环境尺寸要求。如跨度能满足所在区域柱柜的长度；高度要比最高设备的要高要求；
承重满足吊装重量要求，并赋予一定余量。单梁起重机常见吨位有2吨、3吨、5吨、10吨、16吨、20吨等，这些吨位在企业生产中比较常见，而且单梁起重机最大吨位可以达到32吨。但是较大吨位的单梁起重机比较少见，因为其运行稳定性没有双梁好，当起吊吨位比较大的时候，一般会选用双梁形式的起重机。
3吨以上的起重机属于特种设备，3吨以上（包括3吨）起重机必须要报检，规划时考虑手续繁杂事宜，如果有满足的情况下可以考虑2.8吨设备。

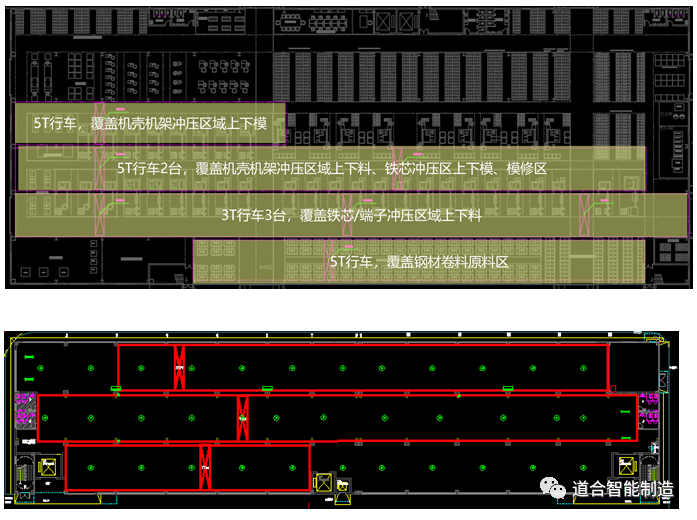

行车规划案例：
8
污水处理规划

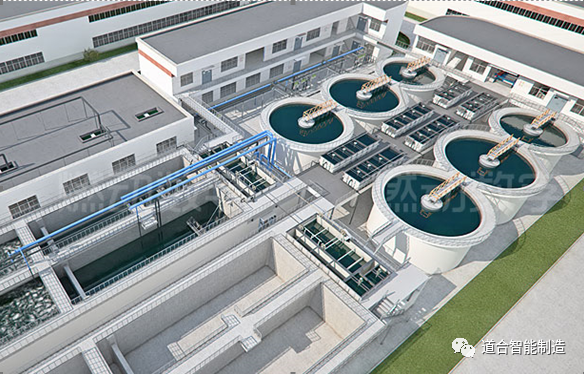

工业废水（industrial wastewater ）包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。
工业废水通常有以下三种:
第一种是按工业废水中所含主要污染物的化学性质分类，含无机污染物为主的为无机废水，含有机污染物为主的为有机废水。例如电镀废水和矿物加工过程的废水是无机废水，食品或石油加工过程的废水是有机废水，印染行业生产过程中的是混合废水，不同的行业排除的废水含有的成分不一样。
第二种是按工业企业的产品和加工对象分类，如冶金废水、造纸废水、炼焦煤气废水、金属酸洗废水、化学肥料废水、纺织印染废水、染料废水、制革废水、农药废水、电站废水等。
第三种是按废水中所含污染物的主要成分分类，如酸性废水、碱性废水、含氰废水、含铬废水、含镉废水、含汞废水、含酚废水、含醛废水、含油废水、含硫废水、含有机磷废水和放射性废水等。
工业废水处理原则：
(一)优先选用无毒生产工艺代替或改革落后生产工艺，尽可能在生产过程中杜绝或减少有毒有害废水的产生。
(二)在使用有毒原料以及产生有毒中间产物和产品过程中，应严格操作、监督，消除滴漏，减少流失，尽可能采用合理流程和设备。
(三)含有剧毒物质废水，如含有一些重金属、放射性物质、高浓度酚、氰废水应与其它废水分流，以便处理和回收有用物质。
(四)流量较大而污染较轻的废水，应经适当处理循环使用，不宜排入下水道，以免增加城市下水道和城市污水处理负荷。
(五)类似城市污水的有机废水，如食品加工废水、制糖废水、造纸废水，可排入城市污水系统进行处理。
(六)一些可以生物降解的有毒废水，如酚、氰废水，应先经处理后，按允许排放标准排入城市下水道，再进一步生化处理。
(七)含有难以生物降解的有毒废水，应单独处理，不应排入城市下水道。工业废水处理的发展趋势是把废水和污染物作为有用资源回收利用或实行闭路循环
工业废水造成的污染主要有：有机需氧物质污染，化学毒物污染，无机固体悬浮物污染，重金属污染，酸污染，碱污染，植物营养物质污染，热污染，病原体污染等。
处理高浓度难降解有机废水的主要方法有化学氧化法、萃取法、吸附法、焚烧法、催化氧化法、生化法等，但只有生化法工艺成熟，设备简单，处理能力大，运行成本低，也是废水处理中应用最广的方法。
由此可知废水处理是一个非常专业且复杂的过程，同样需要由专业且有相关资质的公司进一步设计与细化，在整体工厂辅助设施规划过程中会梳理主要排污类别与排污量，并且预留相关的区域与面积用于后续排废设备的安排。

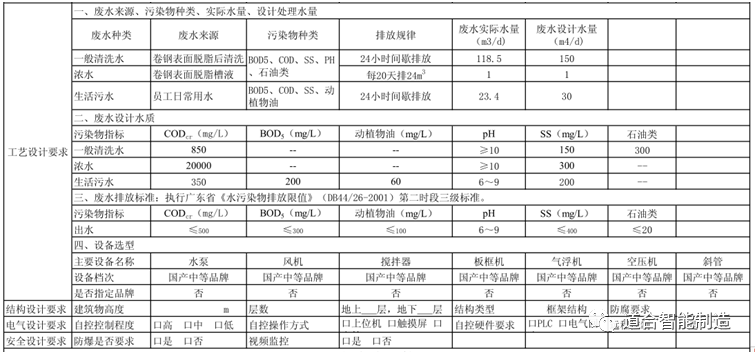

排废数据收集汇总：

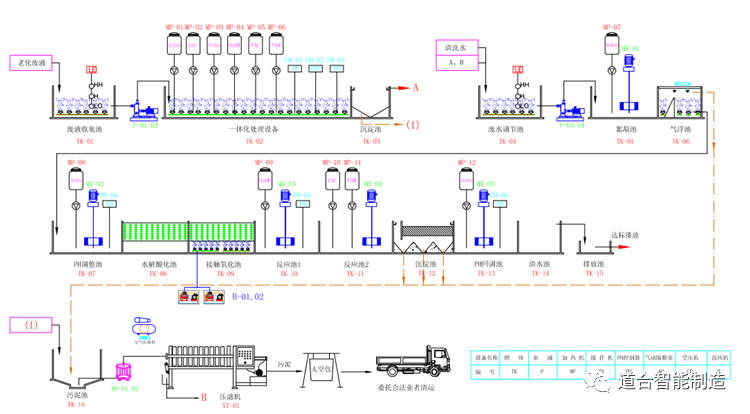

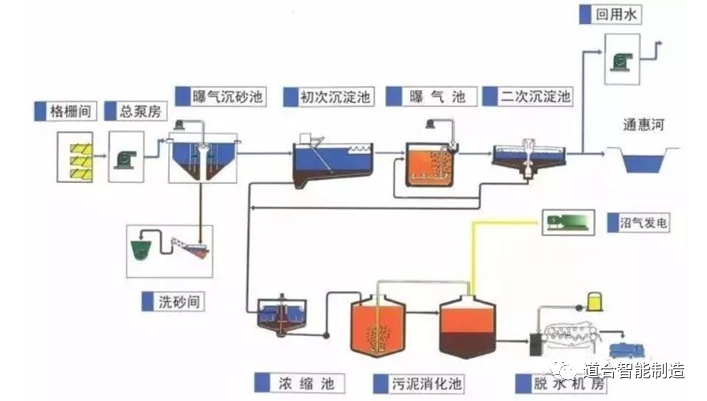

排废水流程系统（第三方专业公司设计）：

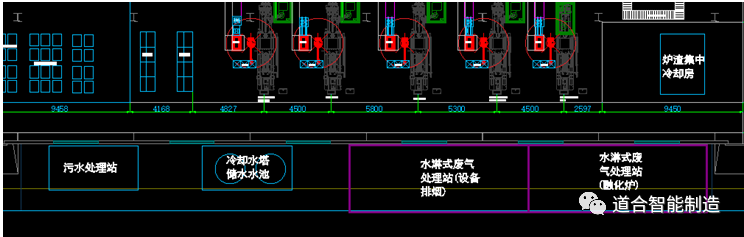

排污回收处理位置布局规划：
9
地坪规划
工业地坪，用于工商业场所，工业地坪的目的就是防尘、防静电、防腐、防水、环保。需要增强混凝土地面的耐磨性能。提高了混凝土表面的密度，使其减少起尘，增加了城面的防油性，形成一个高密度，易清洁，抗渗透的地面，具有一定的光亮度和抗污性。
工业地坪参考技术指标：
Ø 干燥时间 表干 ≤4
Ø 实干 ≤24
Ø 附着力（级） ≤1
Ø 铅笔硬度 ≥2H
Ø 耐冲击性 50通过
Ø 柔韧性 1㎜通过
Ø 耐磨性（750g/500R，失重g）≤0.03
Ø 耐水性 48小时无变化
Ø 耐30%硫酸7天无变化
Ø 耐40%氢氧化钠 7天无变化
Ø 耐汽油 120# 7天无变化
Ø 耐润滑油 7天无变化

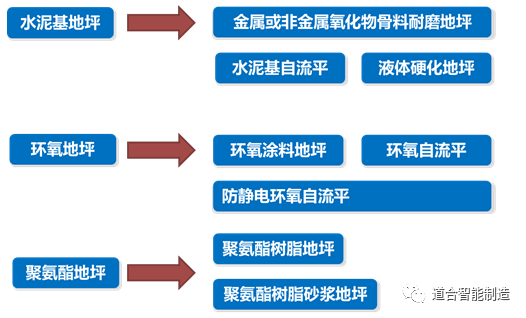

工业地坪种类
工业地坪参考技术指标：
Ø 干燥时间 表干 ≤4
Ø 实干 ≤24
Ø 附着力（级） ≤1
Ø 铅笔硬度 ≥2H
Ø 耐冲击性 50通过
Ø 柔韧性 1㎜通过
Ø 耐磨性（750g/500R，失重g）≤0.03
Ø 耐水性 48小时无变化
Ø 耐30%硫酸7天无变化
Ø 耐40%氢氧化钠 7天无变化
Ø 耐汽油 120# 7天无变化
Ø 耐润滑油 7天无变化

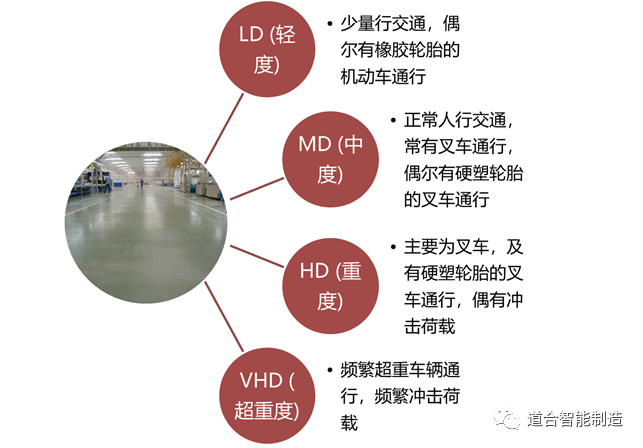

地坪交通量-厚度-使用年限：

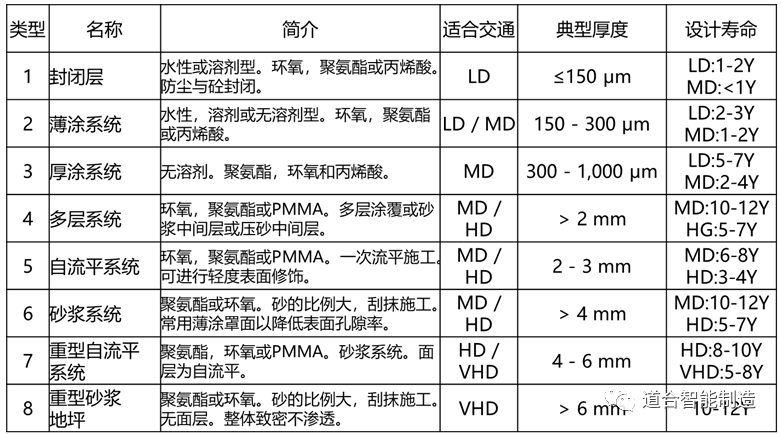

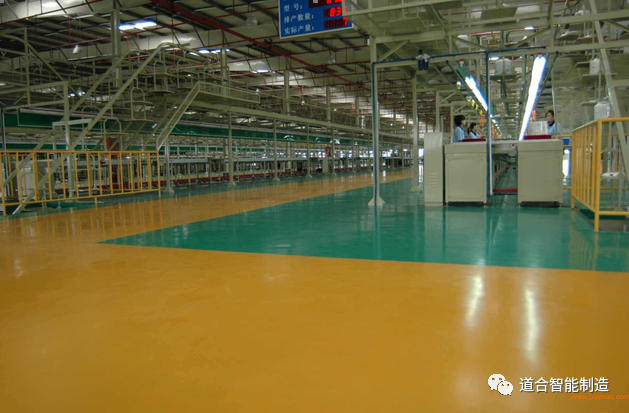

地坪8个系统

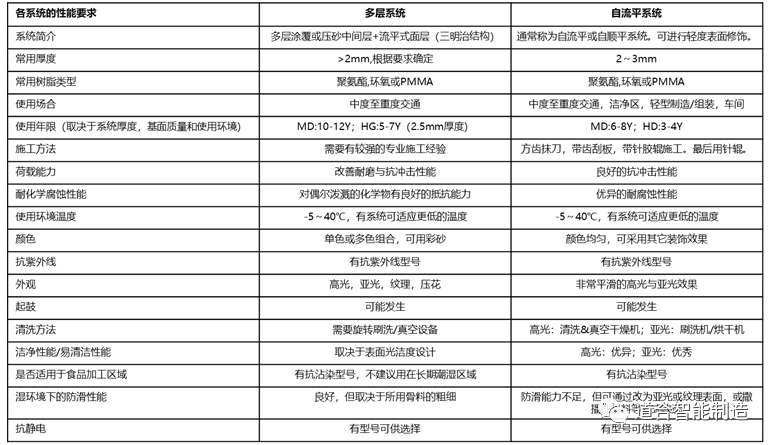

多层系统与自流平系统比较
各类车间选用地坪系统：
机械类仓库及车间：环氧砂浆地坪、环氧自流平、液体硬化地坪、聚氨酯树脂地坪
电子类仓库及车间：环氧防静电地坪、聚氨酯树脂地坪
医药化工类仓库及车间：聚氨酯树脂地坪、乙烯基酯树脂地坪
食品类仓库及车间：甲基丙烯酸甲酯树脂地坪（MMA）

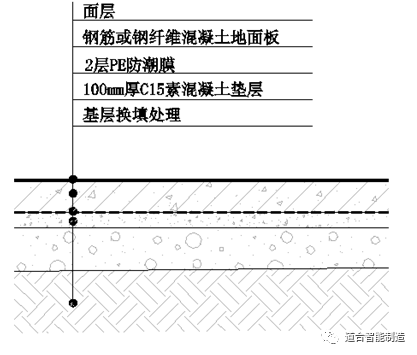

土建地坪结构：
土建地坪结构：

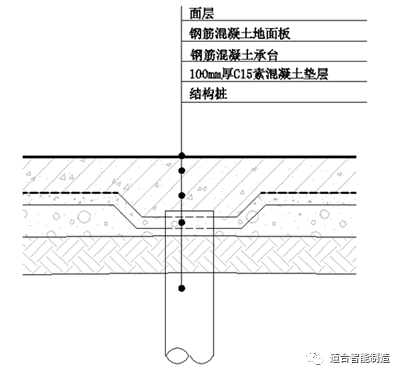

桩承地坪结构

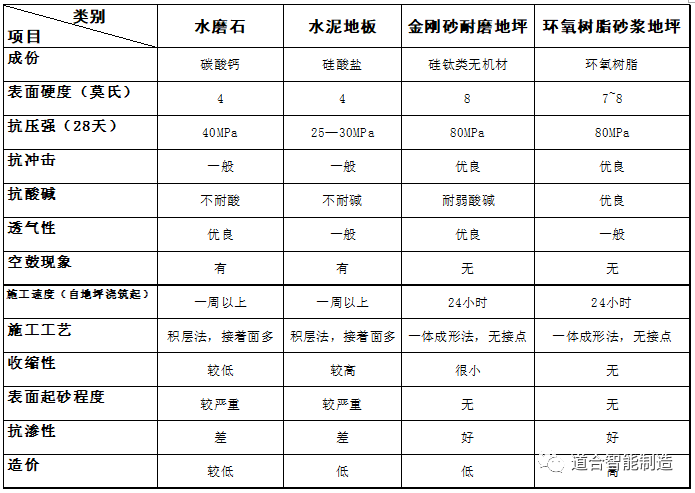

各类地坪选择对比参考：
10
地磅规划

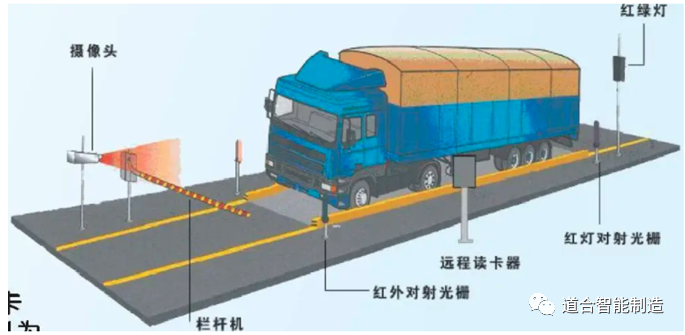

地磅，英文为truck scales ，也被称为汽车衡，是大宗货物计量的主要称重设备。地磅按秤体结构可分为：工字钢地磅、T型梁地磅、L梁钢地磅、U型钢地磅、槽钢地磅、钢筋混凝土地磅；按传感器类型可分为数字式地磅、模拟式地磅。
标准配置主要由承重传力机构(秤体)、高精度称重传感器、称重显示仪表三大主件组成，由此即可完成地磅基本的称重功能，也可根据不同用户的要求，选配打印机、大屏幕显示器、称重管理软件以完成更高层次的数据管理及传输的需要。
在正常情况下，工地常用的地磅尺寸有3*9m，3*10m、3*12m，3*14m，3*16m，3*18m。比如：如果过磅车是采用前四后八的车型，可选用3*9m的地磅，如果过磅车为半挂式车，可选用3*16m地磅。
常用的吨位有50t，60t，80t，100t，120t，150t，目前整个对地磅的最大t位需求一般不超过150t。
地磅主要结构
施工流程：基础验收放线→设备安装→电气安装→调试
情况勘查：检查基础及磅房的施工情况是否已满足系统的要求及安装的条件，主要检查事项有：
- 基础的布置情况，
- 基础保养及强度情况
- 管路敷设情况
- 磅房内装修的情况
- 磅房电源系统
- 对电器安装有妨碍的模板、脚手架等应拆除，场地应清扫干净
- 基墩的水平情况，预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。
- 任何不便于设备安装或其他不合理的情况。
系统安装：

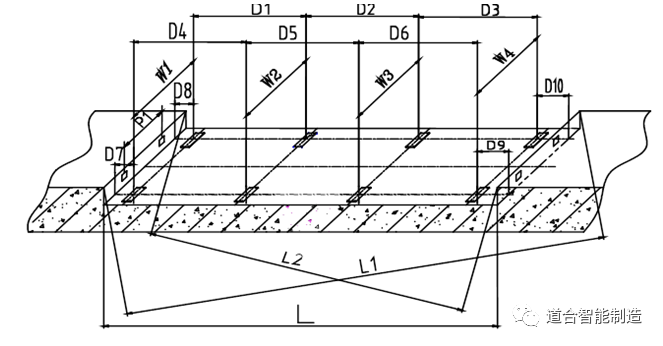

Ø 图纸消化
- 基础布置图
- 设备总装图
- 系统原理图
- 现场接线图
设备及电气安装：

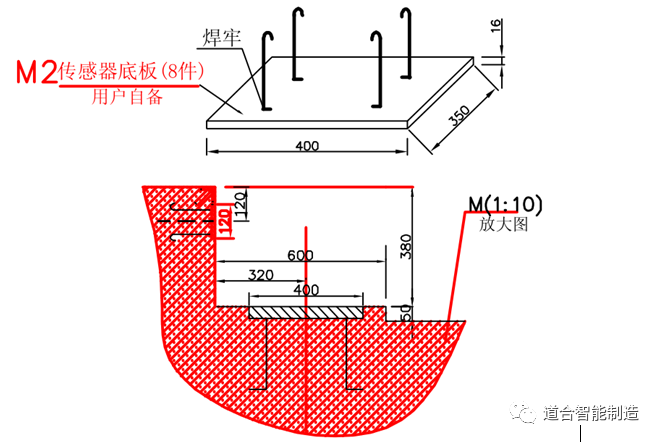

传感器底板找正→水平复检→跨距复检→假固定支座安装→安装平台→完成焊接→安装传感器
电气设备安装：
系统接线：系统接线前必须先用万用表检测各电缆内芯线是否导通，电缆号是否相对应，及电缆号所对应的设备是否正确。检测正确无误后，方可开始接线。之后进行系统调试、系统验收。
验收复核的尺寸：
11
地磅规划
危险化学品的概念系指国家标准《危险化学品名录》中所列的爆炸品、压缩气体和液化气体、易燃液体、易燃固体、自燃物品和遇湿易燃物品、氧化剂和有机过氧化物、毒害品和腐蚀品，以及国家确定幷公布的《剧毒化学品目录》和其他未列入《危险化学品名录》但由国家认定之危险化学品。具体包括如下：
第1类爆炸品；
第2类压缩气体和液化气体；
第3类易燃液体；
第4类易燃固体、自然物品和遇湿易燃物品；
第5类氧化剂和有机过氧化物；
第6类毒害品和感染性物品；
第7类放射性物品；
第8类腐蚀品；
第9类杂类。

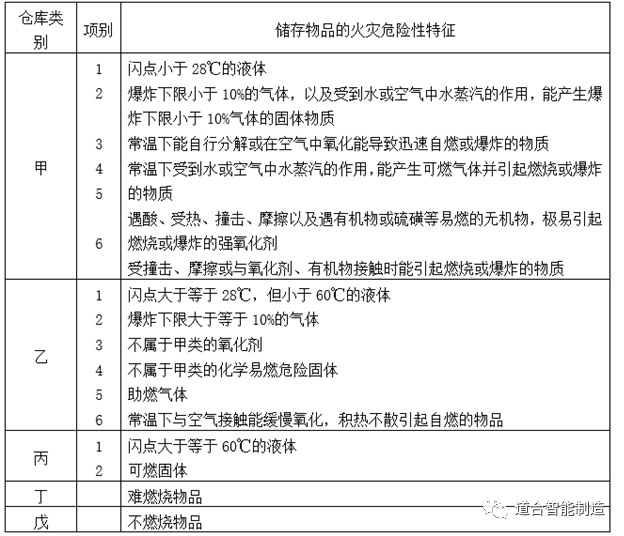

火灾危险性化学品分类表
危化品存放位置要求：
大中型危险化学品专业储存仓库与周围公共建筑物、交通干线（公路、铁路、水路）、工矿企业等距离不得小于1000m。(《危险化学品经营企业开业条件技术要求》GB 18265－2000第 c条要求）
甲类仓库应距民用建筑、明火或散发火花地点米；与厂外道路相距20米，与场内主要道路相距10米，次要道路5米；距一二级生产厂房12米，三级厂房15米；仓库不应设在地下或半地下（储量＜10t）。(《建筑设计防火规范》GB50016—2006第表)
危险化学品仓库与架空电力线的最小水平距离不应小于电杆（塔）高度的倍。(《建筑设计防火规范》GB50016—2006第化学品仓库应选址在远离市区和居民区的当地主导风向的下风方向。(《危险化学品经营企业开业条件技术要求》GB 18265－2000第 b条要求）
危化品存放建筑结构要求：
危险化学品仓库的墙体应采用砌砖墙、混凝土墙及钢筋混凝土墙。(《危险化学品经营企业开业条件技术要求》GB 18265－2000第 b条要求）
危险化学品仓库应设置高窗，窗上应安装防护铁栏，窗户应采取避光和防雨措施。窗的外边应设置遮阳板或雨搭，窗户上的玻璃应采用毛玻璃或为涂白色漆的玻璃。（《危险化学品仓库建设及储存安全规范》DB11/ 755 第条）
有爆炸危险的危险化学品仓库应设置泄压设施。泄压设施采用轻质屋面板、轻质墙体和易于泄压的门、窗等。《危险化学品仓库建设及储存安全规范》DB11/ 755 第条）
仓库门应为铁门（防盗门）或木质外包铁皮，采用外开式。(《危险化学品经营企业开业条件技术要求》GB 18265－2000第 c条要求)
危险化学品仓库应独立设置，为单层建筑。（《危险化学品仓库建设及储存安全规范》DB11/ 755 第条）
毒害性、腐蚀性危险化学品库房的耐火等级不得低于二级。易燃易爆性危险化学品的耐火等级不得低于三级。爆炸品应储存于一级耐火建筑内。低、中闪点液体、一级易燃固体、自燃物品、压缩气体和液化气体类应存于一级耐火建筑库房内。(《危险化学品经营企业开业条件技术要求》GB 18265－2000第 d条要求)

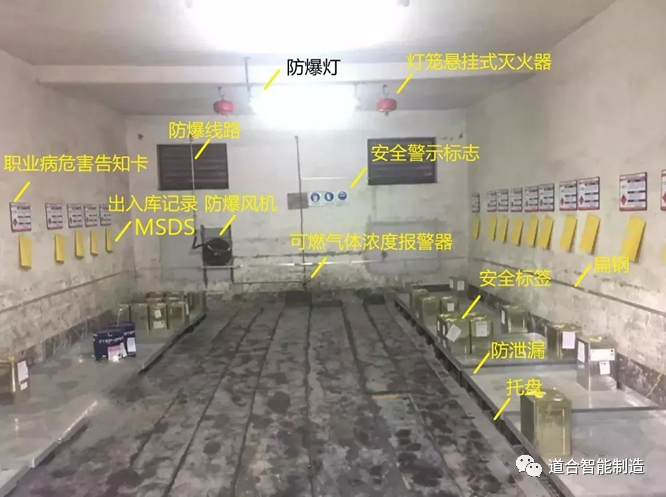

危化品存放安防措施：
危险化学品仓库应设置防爆型通风机。通风管应采用非燃烧材料制作，通风管道不宜穿过防火墙等防火分隔物，如必须穿过时应用非燃烧材料分隔。
危险化学品仓库及其出入口应设置视频监控设备，设有治安报警装置。有供对报警、联络的通讯设备。（《危险化学品仓库建设及储存安全规范》DB11/ 755 第条）
储存易燃气体、易燃液体的危险化学品仓库应设置可燃气体报警装置。（《建筑设计防火规范》第条）。(《危险化学品经营企业开业条件技术要求》GB 18265－2000第危险化学品仓库应设置防雷和防静电设施。
装卸搬运有燃烧爆炸危险性危险化学品的机械和工具应选用防爆型。
危险化学品仓库地面应防潮、平整、坚实、易于清扫，不发生火花。储存腐蚀性危险化学品仓库的地面应防腐。
贮存化学危险品建筑采暖的热媒温度不应过高。不得使用蒸汽采暖和机械采暖，采暖管道和设备的保温材料必须采用非燃烧材料。
危险化学品仓库内严禁设置办公室、休息室等，并不应贴邻建造。
甲、乙、丙类液体，腐蚀性液体仓库应设置防止液体流散的设施。
库房内设温湿度表，库房内温湿度应满足其储存物料类别要求，室温不准超过25℃，相对湿度应控制在70％以下。
火灾危险性化学品分类表
化品仓电气安全要求：
面积小于50㎡的危险化学品仓库内不得设置照明装置；面积大于50㎡的危险化学品仓库内可设置照明装置。危险化学品仓库内照明、事故照明设施、电气设备和输配电线路应采用防爆型。
危险化学品仓库内照明设施和电气设备的配电箱及电气开关应设置在仓库外，并应可靠接地，
安装过压、过载、触电、漏电保护设施，采取防雨、防潮保护措施。
危险化学品仓库门外入口处应设置人体静电导出装置。
危化品仓消防措施要求：
危险化学品仓库应根据经营规模的大小、设置、配备足够的消防设施和器材，应有消防水池、消防管网和消防栓等消防水源设施。
贮存化学危险品建筑物内应根据仓库条件安装自动监测和火灾报警系统。
贮存化学危险品的建筑物内如条件允许应安装灭火喷淋系统。

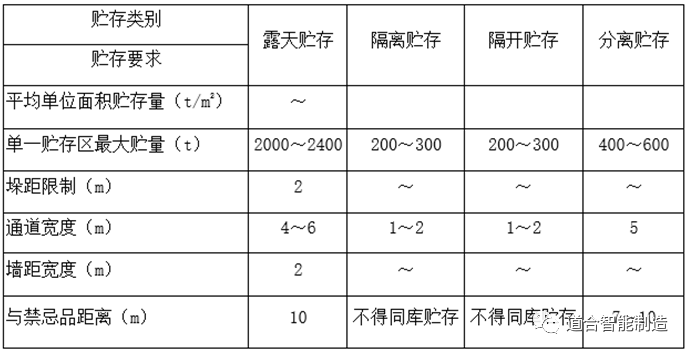

贮存量及贮存安排表

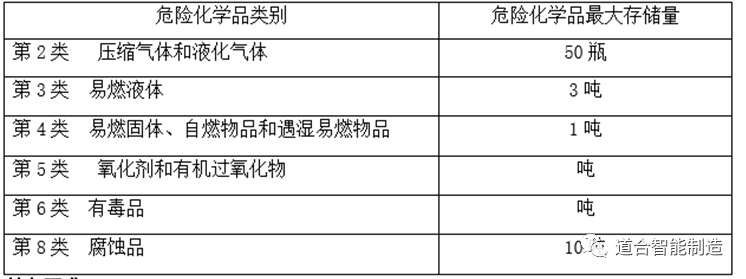

危险化学品存储限量表

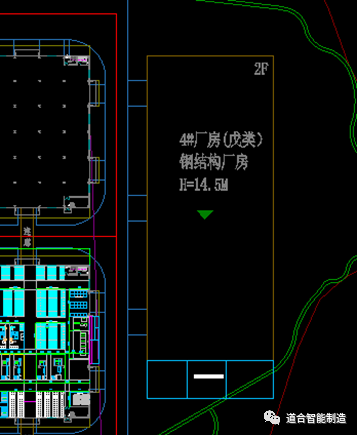

危化品仓规划示例
精益管理方法论三：新工厂规划之辅助设施规划
原创：在详细布局与物流规划之后，需要进一步确定辅助设施规划内容，辅助设施规划一般情况下包括强电、弱电、工艺用水、工艺用气、工艺排风、照明、行车、地坪、污水处理、ESD要求、地磅、危化品管理等内容。一般情况在下详细规划评审确定之后开展辅助设施规划，因辅助规划是为详细规划的相关的功能支持服务的。对于辅助设施规划一般情况下根据制造工艺梳理出相关的需求参数，具体的实施还需由专业及相关资质的公司作细化实施方案。为了在施工过程中更方便查看图纸，每个辅助设施规划都会单独建立图层，在打印及实施的时候避免干涉影响。
1
强电规划
强电一般是电力系统中的电，比如说220v的照明电，以及1000多V的工业用电等，强电的特点是电压高，频率低，电流大，强电是用来驱动大功率的电力设备的。比如说电动机，电灯等用电设备。强电规划是整体辅助规划中需要开展用电需求调查，计算功能区域用电量，统计整体的用电总量，然后匹配变压器，确定变压器功率及位置，匹配用电平衡，明确各区域电箱与走线方式。对于用电需求明确后，一般会由专业的强电设计实施公司承接细节设计实施，核心还是明确用电需求与位置的合理规划。
首先根据各区域设备梳理每台设备单线额定功率及所需的数量，算出合计需求用电量。
然后根据各区域的用电量累加，汇总成整体的用电需.
按一定的系数计算放大后用功率并转化为电流，计算出变压器的容量，最后按向取整的方式选定变压器容量
需用系数是多个负载同时使用的平衡系数，一个工厂有几百个设备肯定不是同时使用的，这个是查设计手册和经验值确定。计算出最终使用负荷是变电所需要给到工厂的能量，具体变电所的容量需要经过计算补偿后无功功率（（有功功率*0.8的功率因数）+三相平衡做无功补充（一般补偿到0.9以上）），变电所的容量就是有功功率和无功功率的矢量和。补偿到0.9以上是因为电力公司对功率因数到0.9以上的用电用户进行电费返还，不到0.9的用户需要征收惩罚性电费罚款。
在变压器选择时有标准容量，一般有250KVA、315KVA、400KVA、630KVA、800KVA、1000KVA、1250KVA、1600KVA、2500KVA。最大的不超过2500KVA，小型的还有其他的功率，一般都在此
变压器位置的选定。高压之间的传输电能损耗较小，低压之间的电能损耗会比较大，所以在规划的时候会根据用电功率中心来布置变压器，或者在多个用电中心附近布置变压器。
变压器布置的原则：
尽量靠近负荷中心，以降低配电系统的电能损耗、电压损耗和有色金属消耗量。
进出线方便，特别是要便于架空进出线。
接近电源侧，特别是工厂的总降压变电所和高压配电所。
设备运输方便，特别要考虑电力变压器和高低压成套配电装置的运输。
不应设在有剧烈振动或高温的场所；无法避开时，应有防振和隔热的措施。
不宜设在多尘或有腐蚀性气体的场所；无法远离时，不应设在污染源的下风侧。
不应设在厕所、浴室和其他经常积水场所的正下方，且不宜与上述场所相贴邻。
不应设在有爆炸危险环境的正下方或正上方，且不宜设在有火灾危险环境的正上方或正下方。
不应设在地势低洼和可能积水的场所。
变压站基本构成：
变压器一般由高压输入、变压器、低压进线框、补偿柜、出线柜组成，一般情况下一个出线柜可以安排5个回路，出线柜的多少主要由所在区域用电回路相关。
范围居多。
户内组合式成套变电所主接线图
变配电所总体布置的方案，应因地制宜，合理设计。布置方案的最后确定，应通过几个方案的技术经济比较。
工厂高压配电所与附设车间变电所合建的平面布置方案。
其中：1-高压配电室 2-变压器室或室外变压器台 3-低压配电室 4-值班室 5-高压电容器室
既无高压配电室又无值班室的车间变电所
说明：1-变压器室或室外变压器台 2-低压配电室
高低压配电室的结构型式，主要决定于高低压配电柜、屏的型式、尺寸和数量，同时要考虑运行维护的方便和安全，留有足够的操作维护通道，并且要照顾今后的发展，留有适当数量的备用开关柜、屏的位置，但占地面积不宜过大，建筑费用不宜过高。
高压配电室内各种通道的最小宽度（据GB50053-1994）
高压配电室设计要求：
Ø 高压配电室的耐火等级不应低于二级；低压配电室的耐火等级不应低于三级。
Ø 高压配电室宜设不能开启的自然采光窗，窗台距室外地坪不宜低于1.8m；低压配电室可设能开启的自然采光窗。配电室临街的一面不宜开窗。
Ø 高低压配电室的门应向外开。相邻配电室之间有门时，其门应能双向开启。
Ø 配电室也应设置防止雨、雪和蛇、鼠类小动物从采光窗、通风窗、门和电缆沟等进入室内的设施。
Ø 配电室的顶棚、墙面及地面的建筑装修应使之少积灰和不起灰，顶棚不应抹灰。
Ø 长度大于7m的配电室应设两个出口，并宜布置在配电室的两端。长度大于60m时，宜增设一个出口。
低压配电室内屏前后通道的最小宽度（据GB50053-1994）
低压配电室设计要求：
低压配电室的高度，应与变压器室综合考虑，以便变压器低压出线。当配电室与抬高地坪的变压器室相邻时，配电室的高度不应低于4m；配电室与不抬高地坪的变压器室相邻时，配电室的高度不应低于3.5m。为了布线需要，低压配电屏下面也应设电缆沟。
2
弱电规划
弱电是很常见的几乎所有的电子产品中都存在弱电，相对于强电而言，弱电是指传递信号所需要的电流和电压，弱电特点是电流小，频率高，电压小。一类是国家规定的安全电压等级及控制电压等低电压电能，有交流与直流之分，交流36V以下，直流24V以下，如24V直流控制电源，或应急照明灯备用电源。另一类是载有语音、图像、数据等信息的信息源，如电话、电视、计算机的信息。
工厂的弱电规划包括：摄像监控、考勤点、门禁系统、电话通信、智能广播、消防工程、数字化网络、IT机房等。对于数字化与消防工程属于专项系统工厂，在此不作介绍。
弱电之摄像监控
安防监控系统、防盗报警系统进行布防撤防时，主要有面板撤布防、无线遥控撤布防、异地远程电话撤布防、异地远程网络撤布防等方式。监控摄像头是一种半导体成像器件，具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。
工厂安防监控一般要求：
• 在保安岗亭设置中央监控室，监控园区及厂房内部所有监控点；
• 监控位置包含：
– 人员进出门禁管制
– 人员出缺勤管理
– 电梯监视及升降管制
– 参观走道监视管理及生产信息呈现
– 码头进出货监视管理
– 仓库门禁管制及监视管理
– 生产设备及人、物流的监视管理
根据工艺环境要求决定摄像机的种类：
a. 监控区正常情况监控，可以选择普通摄像枪机；
b. 监控区域若不能保证照明条件且须24/7录像，需选择红外摄像机；
c. 监控区域为易燃易爆环境，需选择防爆型摄像机；
d. 监控区域为强酸强碱环境，需选择防腐蚀型摄像机；
e. 需要加强防火预警设备，需要明确高灵敏烟感、火焰探测器、气体探测器、温湿度探测等。
根据监控要求梳理监控的位置与要求：
弱电之考勤门禁点规划
一般在员工上下班主要通道需要设置卡钟考勤机，可以选择打卡、面部考勤、指纹、人脸门禁为一体的人脸识别考勤机
如果在办公大楼可以升级为更科技智能人脸识别门禁一体机，包括门禁、考勤和道闸通道等轻应用场景综合管理，“刷”的一下, 完成通行、电梯派控、门禁、考勤，还可搭配配件查看体温、行程码、健康码, 助力“智能防疫”，体现科技感。智能人脸识别门禁一体机无畏强/逆光和暗光等复杂室内外环境，人脸识别精度＞99.5%，识别时间<150毫秒，RGB+红外双目活体，支持活体防伪，应对照片欺诈问题，支持壁挂、闸机、立柱等各种安装需求。
门禁的位置一般规划在员工上下班的入口处，每个生产区域都有指定的打卡点，避免上下班高峰期人员的拥堵，根据具体的需要明确相应位置与数量。
在工厂车间根据生产环境、保密性要求，一般在办公室、研发办公室、实验室装配门禁系统，对于生产车间及办公区域设置门禁都需要符合消除逃生标准要求。
弱电之网络需求
有线网络接品点规划
无线网络发射器规划
3
工艺用水规划
工艺用水是主要生产用水的组成部分，它是指在工业生产中用来制造、加工产品以及与制造、加工工艺过程有关的这部分用水。
工艺用水的主要用途
Ø 饮用水: 主要用于设备冷却、某些零部件、工位器具清洗等；
Ø 纯化水：主要用于零部件的清洗、生产工艺用冷却水、工位器具清洗、洁净区（室）、工作台面清洗、消毒液配制、内包装清洗以及作为配料水等；
Ø 注射用水：主要用于与药液直接接触的零配件的末道清洗、产品配料用水、储水器清洗、内包装清洗等；
用水需求梳理
用水量需求计算，以注塑模具为例：
一副模具所需的冰水能量之计算公式为
Q= W × C × ΔT × S
式中：Q为所需冰水能量kcal/h；
W为塑料原料重量kg/h；
C为塑料原料比热kcal/kg℃；
ΔT为熔胶温度与制品脱模时的温度差℃（见附表）；
S为安全系数（一般取1．35-2．0），当单机匹配时，一般选择小值，而当一台冷水机与多台模具相配时取大值，如选择风冷式冷水机时，S也应适当选很大一点。
例如：一副模具生产PP制品，每小时生产量约50kg，问冷却需要量为多少?应配多大的冷水机为合适?
Q=50 × 0.48 × 200 ×1.35=6480（kcal/h）；每小时需6480kcal/h冷却量，可选用LS203S冷水机即可。
在实际选用冷水机过程中，很难取得比较完整的数据。根据我们以往多年规划， T=200℃，它是众多常用制品经过多年统计后的一个平均值。
冰水机流量、压力。一般注塑成型模具冷却，冰水的压力选择0．1~0．2MPa，即可满足要求，而微电脑全功能冷水机能满足这个要求，当压力要求高于0．2MPa时，需另行规划，以利采用相应压力从水泵以满足系统供水之需要。
流量与管径之间的关系见下表
管 径 3/8” 1/2” 3/4” 1” 1’/4” 1’/2” 2” 3”
流 量 12 20 35 60 90 130 230 560
以上工艺用水布局规划
4
工艺用气规划
工艺用气主要指压缩空气，即被外力压缩的空气。空气具有可压缩性，经空气压缩机做机械功使本身体积缩小、压力提高后的空气叫压缩空气。压缩空气是一种重要的动力源。与其它能源比，它具有下列明显的特点：清晰透明，输送方便，没有特殊的有害性能，没有起火危险，不怕超负荷，能在许多不利环境下工作，空气在地面上到处都有，取之不尽。
压缩空气是仅次于电力的第二大动力能源，又是具有多种用途的工艺气源，其应用范围遍及石油、化工、冶金、电力、机械、轻工、纺织、汽车制造、电子、食品、医药、生化、国防、科研等行业和部门。
根据制造工艺梳理压缩空气需求及用量
压缩空气使用需求位置规划，如上图标示蓝色内容：
计算压缩空气站送气量：
①标准状态。标准状态的定义是：空气吸入压力为0.1MPa，温度为15.6℃的状态下提供给用户系统的空气的容积。如果需要用标准状态，来反映考虑实际的操作条件，诸如海拔高度、温度和相对湿度则将应实际吸入状态转换成标准状态。
②常态空气。规定压力为0.1MPa、温度为20℃、相对湿度为36％状态下的空气为常态空气。常态空气与标准空气不同在于温度并含有水分。当空气中有水气，一旦把水气分离掉，气量将有所降低。
③吸入状态。压缩机进口状态下的空气。
④海拔高度。按海平面垂直向上衡量，海拔只不过是指海平面以上的高度。海拔在压缩机工程方面占有重要因素，因为在海拔高度越高,空气变得越稀薄，绝对压力变得越低。既然在海拔上的空气比较稀薄，那么电动机的冷却效果就比较差，这使得标准电动机只能局限在一定的海拔高度内运行。EP200 标准机组的最大容许运行海拔高度为2286米。
⑤影响排气量的因素：Pj、Tj、海拔高度、n、V余、泄漏等。
⑥海拔高度对压缩机的影响：
（1）、海拔越高，空气越稀薄，绝压越低，压比越高，Nd越大；
（2）、海拔越高，冷却效果越差，电机温升越大；
（3）、海拔越高，空气越稀薄，柴油机的油气比越大，N越小。
⑦容积流量。
容积流量是指在单位时间内压缩机吸入标准状态下空气的流量。用单位：M3/min(立方米/分)表示。标方用N M3/min表示。
1CFM=0.02832 M3/min, 或者 1 M3/min=35.311CFM,
S–标准状态，A–实际状态
⑧余隙容积
余隙容积是指正排量容积式（往复或螺杆）压缩机冲程终端留下的容积，此容积的压缩空气经膨胀后返回到吸入口，并对容积系数产生巨大的影响。
⑨负载系数
负载系数是指某一段时间内压缩机的平均输出与压缩机的最大额定输出之比。建议采用负载系数：取用户系统所需气量的极大值，并除以0.9或0.8的负载系数。这种综合气量选择能顾及未预计到的空气需量的增加。
5
工艺排风规划
排风系统（Exhaustsystem）指为防止设备在生产过程中产生的有害物对车间空气产生污染，往往通过排气罩或吸风口就地将有害物加以捕集，并用管道输送到净化设备进行处理，达到排放标准后，再回用或排入大气。当生产中有多台这样的设备，且每台的局部排风量不需很大，出于经济上的考虑，往往用管道将它们联成整体，组成局部排风系统，整个系统共用一台净化设备和风机。
工艺排风场景不一样，所应用的系统有所区别，一般有专业的通排风专业的公司设计实施。排风的场景有有毒排气系统、酸性排气系统、碱性排气系统、有机排气系统、普通排气系统、洁净区酸碱及有毒排风系统、有机排风系统、非洁净区酸碱排风系统、有毒排风系统等。
排风需求点梳理：
工艺排风系统布局设计规划原则：
（1）应尽可能包围或靠近有害物的发生源，使有害物局限于较小的空间；
（2）吸气气流尽可能与污染气流方向一致；
（3）已被污染的吸入气流不允许通过人的呼吸区；
（4）力求结构简单、造价低，便于制作安装和拆卸维修；
（5）与生产工艺协调一致，力求不影响工艺操作；
（6）尽可能避免或减弱干扰气流；
（7）罩口控制风速应大于有害物质向外逸散的速度和防止横向气流干扰的速度；
（8）对有腐蚀性的酸碱性气体，应具耐腐蚀性。
6
照明规划
照明设计（lighting design）分为室外照明设计和室内灯光设计，主要结合工艺制造工艺照明需求设计相关的灯具。工厂照明规划需要按照《建筑照明设计标准》国家标准执行，标准编号为GB 50034—2004。
当前国际上普遍认为，在考虑和制定节能政策、法规和措施时所遵循的原则是，必须在保证足够的照明数量和质量的前提下，尽可能节约照明用电。照明节能主要是通过采用高效节能照明产品、提高质量、优化照明设计等手段达到受益的目的，即节能但不牺牲质量。
照明节能首先要从设计做起，要选取合理的照度标准值，正确选用照度标准的高、中、低三档照度值；其次，要选用合适的照明方式，照度要求高的场所采用混和照明方式，少采用一般照明方式，适当采用分区一般照明方式。
可调控的照明可以适应多种不同的活动需要，实现照明节能。正常使用中，应该合理选择照明控制方式，根据天然光的照度变化安排电气照明点亮的范围，并且根据照明使用特点，对灯光加以分区控制和适当增加照明开关点。住宅区公共场所照明和室外照明。
人工照明是对自然照明的补充，充分利用自然光，本身就可以达到节能的目的。有些建筑利用各种集光装置进行采光，如反射镜、光导纤维、光导管等，这些装置使不具备直接自然采光条件的空间也能享受到自然光照明。
发光强度简称光强，是指光源发出并包含在给定方向上单位立体角内的光通量，常用来描述点光源的发光特性。光强与光通量之间的关系由下式表示：
亮度指发光面在指定方向的发光强度与发光面在垂直于所取方向的平面上的投影面积之比，亮度的单位为坎[德拉]每平方米（cd/m2）
照度是被照面单位面积上所接受的光通量，单位为勒克司
增加或减少点光源的光强度、改变受照物体与光源的距离、调整光源与受照体之间的夹角，均是改善受照物体表面照度的有效途径。
生产率、视疲劳与照度的关系
照明配光方式
照度标准值应按0.5、1、3、5、10、15、20、30、50、75、100、150、200、300、500、750、1000、1500、2000、3000、5000lx分级。标准规定的照度值均为作业面或参考平面上的维持平均照度值。
工厂具体照明规划案例如下：
灯具的选择推荐：
7
梁式行车规划
自2014年1月1日实施的《中华人民共和国特种设备安全法》对起重设备定义如下：起重机械，是指用于垂直升降或者垂直升降并水平移动重物的机电设备，其范围规定为额定起重量大于或者等于0.5t的升降机；额定起重量大于或者等于3t（或额定起重力矩大于或者等于40t·m的塔式起重机，或生产率大于或者等于300t/h的装卸桥），且提升高度大于或者等于2m的起重机；层数大于或者等于2层的机械式停车设备。
梁式起重机，是起重机的一种，是由桥架和起重小车组成的起重机。桥架沿地面轨道作纵向运动，沿桥架作横向运动。有起升、桥架行走、小车行走等三个工作机构。以人力或电力驱动。多用于厂房或车间内搬运货物。用于工厂、仓库、料场等不同场合吊运货物，禁止在易燃、易爆腐蚀性介质环境中使用。
工作机构包括：起升机构、运行机构、变幅机构和旋转机构，被称为起重机的四大机构。
起升机构，是用来实现物料的垂直升降的机构，是任何起重机不可缺少的部分，因而是起重机最主要、最基本的机构。
运行机构，是通过起重机或起重小车运行来实现水平搬运物料的机构，有无轨运行 和有轨运行之分，按其驱动方式不同分为自行式和牵引式两种。
变幅机构，是臂架起重机特有的工作机构。变幅机构通过改变臂架的长度和仰角来改变作业幅度。
旋转机构，是使臂架绕着起重机的垂直轴线作回转运动，在环形空间运移动物料。起重机通过某一机构的单独运动或多机构的组合运动，来达到搬运物料的目的。
按构造分：如单梁桥式、双梁桥式、多梁桥式、双小车桥式、多小车桥式等。
梁式起重要选择原则：
大多数的情况下需要选择的起重量在50t以下的，并且跨度是在35米之内的，并且没有其他特殊的使用要求，选用单主梁式；
起重机尺寸符合区域环境尺寸要求。如跨度能满足所在区域柱柜的长度；高度要比最高设备的要高要求；
承重满足吊装重量要求，并赋予一定余量。单梁起重机常见吨位有2吨、3吨、5吨、10吨、16吨、20吨等，这些吨位在企业生产中比较常见，而且单梁起重机最大吨位可以达到32吨。但是较大吨位的单梁起重机比较少见，因为其运行稳定性没有双梁好，当起吊吨位比较大的时候，一般会选用双梁形式的起重机。
3吨以上的起重机属于特种设备，3吨以上（包括3吨）起重机必须要报检，规划时考虑手续繁杂事宜，如果有满足的情况下可以考虑2.8吨设备。
行车规划案例：
8
污水处理规划
工业废水（industrial wastewater ）包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物。
工业废水通常有以下三种:
第一种是按工业废水中所含主要污染物的化学性质分类，含无机污染物为主的为无机废水，含有机污染物为主的为有机废水。例如电镀废水和矿物加工过程的废水是无机废水，食品或石油加工过程的废水是有机废水，印染行业生产过程中的是混合废水，不同的行业排除的废水含有的成分不一样。
第二种是按工业企业的产品和加工对象分类，如冶金废水、造纸废水、炼焦煤气废水、金属酸洗废水、化学肥料废水、纺织印染废水、染料废水、制革废水、农药废水、电站废水等。
第三种是按废水中所含污染物的主要成分分类，如酸性废水、碱性废水、含氰废水、含铬废水、含镉废水、含汞废水、含酚废水、含醛废水、含油废水、含硫废水、含有机磷废水和放射性废水等。
工业废水处理原则：
(一)优先选用无毒生产工艺代替或改革落后生产工艺，尽可能在生产过程中杜绝或减少有毒有害废水的产生。
(二)在使用有毒原料以及产生有毒中间产物和产品过程中，应严格操作、监督，消除滴漏，减少流失，尽可能采用合理流程和设备。
(三)含有剧毒物质废水，如含有一些重金属、放射性物质、高浓度酚、氰废水应与其它废水分流，以便处理和回收有用物质。
(四)流量较大而污染较轻的废水，应经适当处理循环使用，不宜排入下水道，以免增加城市下水道和城市污水处理负荷。
(五)类似城市污水的有机废水，如食品加工废水、制糖废水、造纸废水，可排入城市污水系统进行处理。
(六)一些可以生物降解的有毒废水，如酚、氰废水，应先经处理后，按允许排放标准排入城市下水道，再进一步生化处理。
(七)含有难以生物降解的有毒废水，应单独处理，不应排入城市下水道。工业废水处理的发展趋势是把废水和污染物作为有用资源回收利用或实行闭路循环
工业废水造成的污染主要有：有机需氧物质污染，化学毒物污染，无机固体悬浮物污染，重金属污染，酸污染，碱污染，植物营养物质污染，热污染，病原体污染等。
处理高浓度难降解有机废水的主要方法有化学氧化法、萃取法、吸附法、焚烧法、催化氧化法、生化法等，但只有生化法工艺成熟，设备简单，处理能力大，运行成本低，也是废水处理中应用最广的方法。
由此可知废水处理是一个非常专业且复杂的过程，同样需要由专业且有相关资质的公司进一步设计与细化，在整体工厂辅助设施规划过程中会梳理主要排污类别与排污量，并且预留相关的区域与面积用于后续排废设备的安排。
排废数据收集汇总：
排废水流程系统（第三方专业公司设计）：
排污回收处理位置布局规划：
9
地坪规划
工业地坪，用于工商业场所，工业地坪的目的就是防尘、防静电、防腐、防水、环保。需要增强混凝土地面的耐磨性能。提高了混凝土表面的密度，使其减少起尘，增加了城面的防油性，形成一个高密度，易清洁，抗渗透的地面，具有一定的光亮度和抗污性。
工业地坪参考技术指标：
Ø 干燥时间 表干 ≤4
Ø 实干 ≤24
Ø 附着力（级） ≤1
Ø 铅笔硬度 ≥2H
Ø 耐冲击性 50通过
Ø 柔韧性 1㎜通过
Ø 耐磨性（750g/500R，失重g）≤0.03
Ø 耐水性 48小时无变化
Ø 耐30%硫酸7天无变化
Ø 耐40%氢氧化钠 7天无变化
Ø 耐汽油 120# 7天无变化
Ø 耐润滑油 7天无变化
工业地坪种类
工业地坪参考技术指标：
Ø 干燥时间 表干 ≤4
Ø 实干 ≤24
Ø 附着力（级） ≤1
Ø 铅笔硬度 ≥2H
Ø 耐冲击性 50通过
Ø 柔韧性 1㎜通过
Ø 耐磨性（750g/500R，失重g）≤0.03
Ø 耐水性 48小时无变化
Ø 耐30%硫酸7天无变化
Ø 耐40%氢氧化钠 7天无变化
Ø 耐汽油 120# 7天无变化
Ø 耐润滑油 7天无变化
地坪交通量-厚度-使用年限：
地坪8个系统
多层系统与自流平系统比较
各类车间选用地坪系统：
机械类仓库及车间：环氧砂浆地坪、环氧自流平、液体硬化地坪、聚氨酯树脂地坪
电子类仓库及车间：环氧防静电地坪、聚氨酯树脂地坪
医药化工类仓库及车间：聚氨酯树脂地坪、乙烯基酯树脂地坪
食品类仓库及车间：甲基丙烯酸甲酯树脂地坪（MMA）
土建地坪结构：
土建地坪结构：
桩承地坪结构
各类地坪选择对比参考：
10
地磅规划
地磅，英文为truck scales ，也被称为汽车衡，是大宗货物计量的主要称重设备。地磅按秤体结构可分为：工字钢地磅、T型梁地磅、L梁钢地磅、U型钢地磅、槽钢地磅、钢筋混凝土地磅；按传感器类型可分为数字式地磅、模拟式地磅。标准配置主要由承重传力机构(秤体)、高精度称重传感器、称重显示仪表三大主件组成，由此即可完成地磅基本的称重功能，也可根据不同用户的要求，选配打印机、大屏幕显示器、称重管理软件以完成更高层次的数据管理及传输的需要。
在正常情况下，工地常用的地磅尺寸有3*9m，3*10m、3*12m，3*14m，3*16m，3*18m。比如：如果过磅车是采用前四后八的车型，可选用3*9m的地磅，如果过磅车为半挂式车，可选用3*16m地磅。
常用的吨位有50t，60t，80t，100t，120t，150t，目前整个对地磅的最大t位需求一般不超过150t。
地磅主要结构
施工流程：基础验收放线→设备安装→电气安装→调试
情况勘查：检查基础及磅房的施工情况是否已满足系统的要求及安装的条件，主要检查事项有：
- 基础的布置情况，
- 基础保养及强度情况
- 管路敷设情况
- 磅房内装修的情况
- 磅房电源系统
- 对电器安装有妨碍的模板、脚手架等应拆除，场地应清扫干净
- 基墩的水平情况，预埋件及预留孔的位置和尺寸，应符合设计要求，预埋件应牢固。
- 任何不便于设备安装或其他不合理的情况。
系统安装：
Ø 图纸消化
- 基础布置图
- 设备总装图
- 系统原理图
- 现场接线图
设备及电气安装：
传感器底板找正→水平复检→跨距复检→假固定支座安装→安装平台→完成焊接→安装传感器
电气设备安装：
系统接线：系统接线前必须先用万用表检测各电缆内芯线是否导通，电缆号是否相对应，及电缆号所对应的设备是否正确。检测正确无误后，方可开始接线。之后进行系统调试、系统验收。
验收复核的尺寸：
11
地磅规划
危险化学品的概念系指国家标准《危险化学品名录》中所列的爆炸品、压缩气体和液化气体、易燃液体、易燃固体、自燃物品和遇湿易燃物品、氧化剂和有机过氧化物、毒害品和腐蚀品，以及国家确定幷公布的《剧毒化学品目录》和其他未列入《危险化学品名录》但由国家认定之危险化学品。具体包括如下：
第1类爆炸品；
第2类压缩气体和液化气体；
第3类易燃液体；
第4类易燃固体、自然物品和遇湿易燃物品；
第5类氧化剂和有机过氧化物；
第6类毒害品和感染性物品；
第7类放射性物品；
第8类腐蚀品；
第9类杂类。
火灾危险性化学品分类表
危化品存放位置要求：
大中型危险化学品专业储存仓库与周围公共建筑物、交通干线（公路、铁路、水路）、工矿企业等距离不得小于1000m。(《危险化学品经营企业开业条件技术要求》GB 18265－2000第 c条要求）
甲类仓库应距民用建筑、明火或散发火花地点米；与厂外道路相距20米，与场内主要道路相距10米，次要道路5米；距一二级生产厂房12米，三级厂房15米；仓库不应设在地下或半地下（储量＜10t）。(《建筑设计防火规范》GB50016—2006第表)
危险化学品仓库与架空电力线的最小水平距离不应小于电杆（塔）高度的倍。(《建筑设计防火规范》GB50016—2006第化学品仓库应选址在远离市区和居民区的当地主导风向的下风方向。(《危险化学品经营企业开业条件技术要求》GB 18265－2000第 b条要求）
危化品存放建筑结构要求：
危险化学品仓库的墙体应采用砌砖墙、混凝土墙及钢筋混凝土墙。(《危险化学品经营企业开业条件技术要求》GB 18265－2000第 b条要求）
危险化学品仓库应设置高窗，窗上应安装防护铁栏，窗户应采取避光和防雨措施。窗的外边应设置遮阳板或雨搭，窗户上的玻璃应采用毛玻璃或为涂白色漆的玻璃。（《危险化学品仓库建设及储存安全规范》DB11/ 755 第条）
有爆炸危险的危险化学品仓库应设置泄压设施。泄压设施采用轻质屋面板、轻质墙体和易于泄压的门、窗等。《危险化学品仓库建设及储存安全规范》DB11/ 755 第条）
仓库门应为铁门（防盗门）或木质外包铁皮，采用外开式。(《危险化学品经营企业开业条件技术要求》GB 18265－2000第 c条要求)
危险化学品仓库应独立设置，为单层建筑。（《危险化学品仓库建设及储存安全规范》DB11/ 755 第条）
毒害性、腐蚀性危险化学品库房的耐火等级不得低于二级。易燃易爆性危险化学品的耐火等级不得低于三级。爆炸品应储存于一级耐火建筑内。低、中闪点液体、一级易燃固体、自燃物品、压缩气体和液化气体类应存于一级耐火建筑库房内。(《危险化学品经营企业开业条件技术要求》GB 18265－2000第 d条要求)
危化品存放安防措施：
危险化学品仓库应设置防爆型通风机。通风管应采用非燃烧材料制作，通风管道不宜穿过防火墙等防火分隔物，如必须穿过时应用非燃烧材料分隔。
危险化学品仓库及其出入口应设置视频监控设备，设有治安报警装置。有供对报警、联络的通讯设备。（《危险化学品仓库建设及储存安全规范》DB11/ 755 第条）
储存易燃气体、易燃液体的危险化学品仓库应设置可燃气体报警装置。（《建筑设计防火规范》第条）。(《危险化学品经营企业开业条件技术要求》GB 18265－2000第危险化学品仓库应设置防雷和防静电设施。
装卸搬运有燃烧爆炸危险性危险化学品的机械和工具应选用防爆型。
危险化学品仓库地面应防潮、平整、坚实、易于清扫，不发生火花。储存腐蚀性危险化学品仓库的地面应防腐。
贮存化学危险品建筑采暖的热媒温度不应过高。不得使用蒸汽采暖和机械采暖，采暖管道和设备的保温材料必须采用非燃烧材料。
危险化学品仓库内严禁设置办公室、休息室等，并不应贴邻建造。
甲、乙、丙类液体，腐蚀性液体仓库应设置防止液体流散的设施。
库房内设温湿度表，库房内温湿度应满足其储存物料类别要求，室温不准超过25℃，相对湿度应控制在70％以下。
火灾危险性化学品分类表
化品仓电气安全要求：
面积小于50㎡的危险化学品仓库内不得设置照明装置；面积大于50㎡的危险化学品仓库内可设置照明装置。危险化学品仓库内照明、事故照明设施、电气设备和输配电线路应采用防爆型。
危险化学品仓库内照明设施和电气设备的配电箱及电气开关应设置在仓库外，并应可靠接地，
安装过压、过载、触电、漏电保护设施，采取防雨、防潮保护措施。
危险化学品仓库门外入口处应设置人体静电导出装置。
危化品仓消防措施要求：
危险化学品仓库应根据经营规模的大小、设置、配备足够的消防设施和器材，应有消防水池、消防管网和消防栓等消防水源设施。
贮存化学危险品建筑物内应根据仓库条件安装自动监测和火灾报警系统。
贮存化学危险品的建筑物内如条件允许应安装灭火喷淋系统。
贮存量及贮存安排表
危险化学品存储限量表
